Os estilos de legenda são usados para controlar a aparência, comportamento e o conteúdo das legendas.
Cada legenda no desenho tem um estilo associado, e as edições nos estilos de legenda são imediatamente refletidas nas legendas no desenho. O conteúdo da legenda é atualizado sempre que o próprio objeto for alterado.

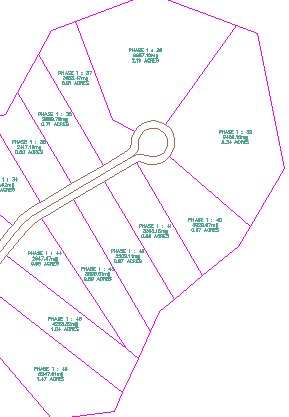

As legendas da área de lote aparecem no desenho conforme elas apareçam na visualização do Compositor de estilo de legenda
Você pode criar e salvar conjuntos de legendas para alinhamentos, perfis e seções, os quais permitem aplicar vários tipos de legenda em uma única operação. Por exemplo, um conjunto de legendas de alinhamento pode incluir legendas para estacas principais, estacas secundárias e pontos de geometria.
As legendas podem incluir texto, blocos, marcadores e chamadas de detalhe. Você pode criar legendas e visualizar sua aparição na caixa de diálogo Compositor de Estilo de Legenda, conforme demonstrado na seguinte ilustração:
Visualizando estilo de legenda personalizado para área de lote
Na árvore Toolspace Configurações, a coleção Estilos de legenda contêm um ou mais tipos de estilos legenda que representam um aspecto único do objeto que esteja utilizando a mesma. A ilustração a seguir mostra a hierarquia da coleção de estilos de legenda, o tipos de estilo de legenda, e os estilos de legenda individual:

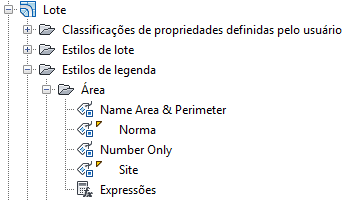

Coleção de tipos de estilos de legenda de área de lote
Cada tipo de legenda tem um estilo padrão de legenda. Os modelos de desenho do AutoCAD Civil 3D também contêm diversos outros estilos de legenda que você pode utilizar.
Os estilos de legenda gerais são usados por linhas, linhas do recurso e corredores. Este conjunto contém também estilos de legenda de nota, que não são específicos para um objeto.
Clique com o botão direito do mouse em um tipo de estilo de legenda ou um estilo de legenda específico para exibir um menu de contexto com opções para trabalhar com estilos de legenda. Você pode criar estilos secundários que têm base em um estilo existente.
|
Selecione este comando... |
Se você deseja... |
|---|---|
|
Clique com o botão direito do mouse no estilo de legenda |
Crie um estilo de legenda com base nas configurações de um estilo de legenda principal. Este comando exibe o Compositor de estilo de legenda e contém “Secundário de... " como o nome do estilo de legenda. |
|
Clique com o botão direito no tipo de legenda |
Crie um estilo de legenda que não seja um secundário de um estilo de legenda existente. O novo estilo de legenda é um estilo de nível principal e obtém seus padrões da configurações do tipo de legenda. |
|
Clique com o botão direito do mouse no estilo de legenda |
Edite um estilo de legenda no Compositor de estilo de legenda . |
