Estilos de legenda de nota são inseridos em pontos selecionados no desenho e não são fisicamente anexados a objetos específicos. Eles podem usar componentes de texto referenciados para conter as referências a outros objetos no desenho.
Você pode editar (ou substituir) legendas de nota em um desenho para alterar o texto para informações únicas. Desta maneira não é necessário ter um estilo de legenda separado para cada nota que deseja inserir. Para obter mais informações, consulte Para substituir texto de legenda.

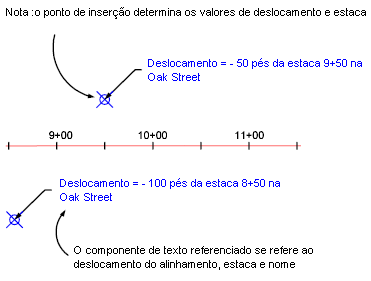

O ponto de inserção de uma legenda de Nota pode ser usado para identificar dados de texto referenciados com base em localização. Por exemplo, na ilustração a seguir, o ponto de inserção determina os valores de estaca e deslocamento que aparecem na legenda.
Este componente deve ser configurado como segue no Editor de componente de texto:
Deslocamento = <[Deslocamento(Uft|P3|RN|Sn|OF|AP)]> pés
a partir da estaca <[Valor de estaca(Uft|FS|P2|RN|AP|Sn|TP|B2|EN|W0|OF)]> em <[Nome(CP)]>
É importante lembrar que embora os componentes de texto referenciados em uma legenda de nota serão atualizados se um objeto referenciado se altera, uma legenda de Nota por si só não está anexada a um objeto específico. Portanto, ele não se move se você mover um objeto referenciado ou um objeto que você tiver feito snap. É preciso mover manualmente uma legenda de nota para reposicioná-lo.
