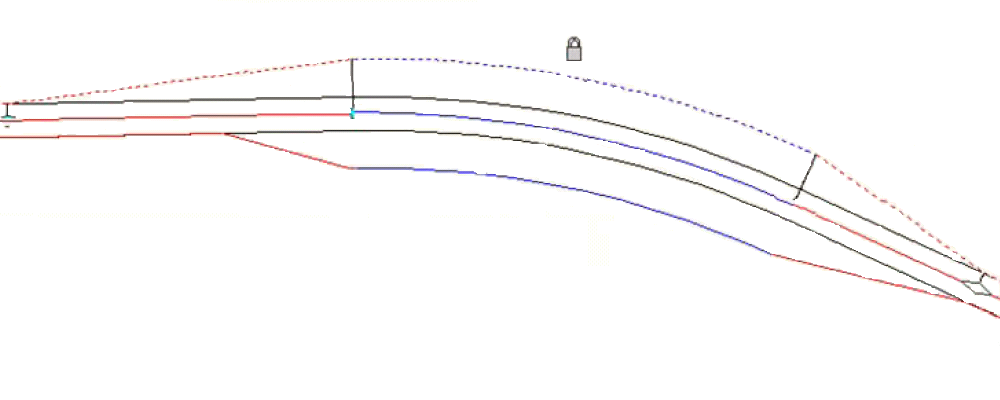

Você pode configurar um alinhamento dinâmico de deslocamento para automaticamente alargar em torno de curvaturas horizontais do alinhamento principal com base nos critérios especificados.
Você pode controlar os valores de alargamento e comprimentos de transição especificando propriedades, como o número de pistas, tipo de veículo, distância entre eixos, velocidades de projeto e assim por diante, em um arquivo de critérios de projeto associado com o alinhamento principal. Também é possível especificar os valores de alargamento e comprimentos de transição manualmente ao inserir valores na caixa de diálogo Adicionar alargamento automático. As curvas alargadas automaticamente permanecem dinâmicas para a geometria do alinhamento principal com base nos critérios especificados.
Quando utilizar um arquivo de critérios de projeto para especificar métodos de alargamento, as regras que controlam o alargamento automático são especificados na seção Tabelas de superelevação e Métodos de alargamento do arquivo de critérios de projeto.
O arquivo padrão de normas de projeto de corredor (_Autodesk Civil 3D Imperial Roadway Design Standards.xml) é normalmente armazenadas em C:\Documents and Settings\All Users\Application Data\Autodesk\C3D<versão> \ptb\Data\Corridor Design Standards\Imperial.
Os procedimentos a seguir descrevem os dois métodos diferentes que podem ser utilizados para adicionar alargamento automático para um alinhamento de deslocamento (usando um arquivo de critérios ou especificando valores manualmente):
- usando um arquivo de critérios - descreve o procedimento para especificar um arquivo de critérios de projeto, associado com o alinhamento principal e, a seguir, especificar valores de propriedade, e outros parâmetros, usando a caixa de diálogo Adicionar alargamento automático. As escolhas disponíveis para os valores de propriedade são predefinidas no arquivo de critérios de projeto especificado.
- manualmente especificando os parâmetros - descreve o procedimento para especificar manualmente as regras de alargamento definindo a propriedade Aumentar em largura e a propriedade Comprimento de transição na caixa de diálogo Adicionar alargamento automático.
