Para adicionar tangentes fixas a perfis

Para adicionar uma tangente vertical fixa com dois pontos

Adicionar uma tangente vertical ao especificar dois pontos que a linha irá passar.

1. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
2. Na barra de ferramentas Ferramentas de layout do perfil, clique em Desenhar tangente fixa por dois pontos.
3. Especifique o ponto inicial.
4. Especifique o próximo ponto.

Para adicionar uma tangente vertical ao melhor ajuste

Adicionar uma entidade fixa de tangente vertical de dois pontos pelo melhor perfeito a um perfil. Você pode definir a entidade de melhor ajuste usando uma série de pontos do AutoCAD Civil 3D ou cliques na tela.

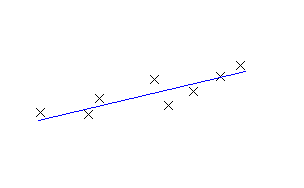

A ilustração a seguir mostra uma tangente vertical fixa criada com melhor ajuste. Os Xs indicam os pontos de dados utilizados para criar a entidade.

Nota: Cada entidade de perfil com melhor ajuste é desenhada para o conjunto de escala vertical no estilo do gráfico do perfil longitudinal. Para criar uma entidade de melhor ajuste precisa, defina o valor do estilo do gráfico do perfil longitudinal Exagero vertical para 1.000 para coincidir com o gráfico do perfil longitudinal.

1. Defina o valor do estilo do gráfico do perfil longitudinal Exagero vertical como 1.0000.
2. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
3. Na barra de ferramentas Ferramentas de layout do perfil, clique em Tangente fixa - Melhor ajuste.
4. Na caixa de diálogo Tangente com melhor ajuste, selecione um dos seguintes:
   • A partir de pontos COGO. Na vista da planta, selecione dois ou mais pontos. Insira G para selecionar um grupo de pontos ou N para inserir pontos por número.
   • Ao clicar na tela. Selecione um ponto inicial e pelo menos um outro ponto. Você pode usar comandos OSNAP ou transparentes para selecionar pontos.
   • De entidades. Especifique as configurações de suavização do serrilhado e de flecha/distância ordenada. Você pode selecionar um ou mais dos tipos de entidade listados na linha de comando. Se você selecionou uma entidade de perfil, especifique a estaca inicial e final na caixa de diálogoEspecificar a faixa de estacas.
   Quando você seleciona pontos ou entidades na janela de desenho, um X marca cada ponto de regressão e uma linha tracejada temporária é exibida em tempo real. Pressione Enter para concluir o comando.
5. Na janela Panorama, use a vista Dados de regressão para modificar os pontos de regressão.

   Quando você realça uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho é realçado em vermelho.

6. Criar a tangente:
   • Clique em para criar a tangente e manter a vista Dados de regressão aberta.
   • Clique em para criar a tangente e fechar a vista Dados de regressão.
