Sobre a guia Toolspace Prospector

Você pode usar a guia Prospector para gerenciar objetos de desenho e de projeto.

Clique com o botão direito do mouse em coleções e objetos para acessar comandos.

Nesta guia, todos os objetos em um desenho ou projeto são organizados em uma hierarquia.

A árvore Prospector contém as seguintes coleções de alto nível, que podem ser visualizadas usando a Vista principal:

Controlando os itens exibidos na árvore Prospector

Utilize a lista suspensa na parte superior da guia Prospector para controlar quais itens estão exibidos na árvore Prospector.

  • Vista principal. Exibe todos os itens de desenho e de projeto, incluindo modelos de desenho. O nome do desenho ativo está destacado.
  • Vista do desenho ativo. Exibe apenas itens no desenho ativo. Se você mudar para outro desenho, a árvore é atualizada para refletir em um novo desenho.

A árvore Prospector

Utilize a árvore Prospector para gerenciar e acessar objetos de desenho e de projeto.

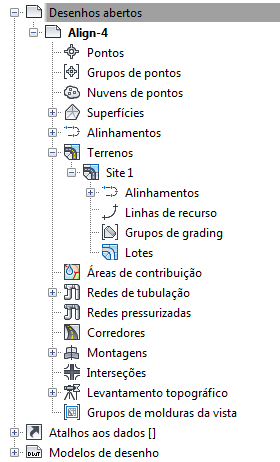

A ilustração a seguir exibe a árvore Prospector para um desenho:

Comandos de menu de contexto padrão estão disponíveis para muitos itens e coleções das árvores Prospector. Para exibir o menu de contexto, clique com o botão direito do mouse em uma coleção ou item na árvore Prospector. Os comandos a seguir estão disponíveis no menu de contexto do Prospector sempre que forem aplicáveis aos itens selecionados:

Selecione este comando do menu de contexto...

Se você deseja fazer isto...

Propriedades

Visualizar ou editar as propriedades dos itens selecionados.

Editar

Editar os itens selecionados.

Excluir

Excluir os itens selecionados.

Selecionar

Seleciona os itens no desenho.

Zoom para

Aproxima o desenho do item selecionado contido em uma coleção.

Pan

Efetuar panorâmica no desenho até o item ou itens selecionados contidos na coleção selecionada.

Criar uma pasta

Crie uma pasta dentro de uma coleção de objetos que você poderá usar para organizar os objetos. Você pode arrastar e soltar os objetos existentes nas pastas, e pode colocar pastas dentro de outras pastas.

Exportar LandXML

Exportar as informações usando LandXML.

Atualizar

Atualizar os itens exibidos na Árvore Prospector.

Nota: Alguns menus de contexto Prospector não incluem todos os comandos na tabela anterior. Além disso, um menu de contexto Prospector pode conter comandos adicionais que estão relacionados à coleção ou item selecionado, incluindo o controle de comandos de acesso de gerenciamento de projeto.
