Sobre a renderização de objetos

Você pode criar uma renderização realista dos objetos do AutoCAD Civil 3D usando materiais de renderização.

Um material de renderização corresponde a um material específico em um modelo de engenharia, como asfalto, concreto, ou cascalho. Consiste em um ponteiro para um material e configurações que controlam as propriedades do material quando este for renderizado.

Você pode aplicar materiais de renderização para vários objetos, incluindo superfícies e máscaras de superfície, superfícies de corredor e limites da superfície de corredor, tubulações e estruturas e interferências.

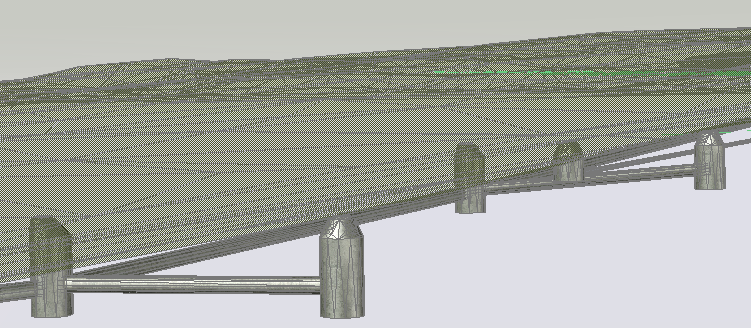

Visualizar a utilização de estilos como estrutura de arame 2D e 3D realista

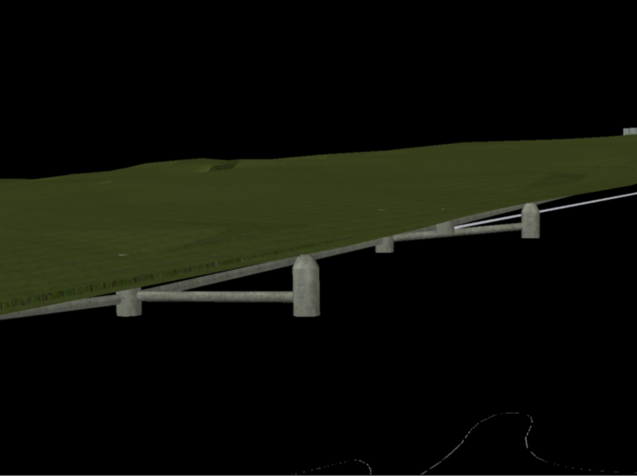

Imagem renderizada de um objeto de superfície simulado com grama e tubulações de concreto subjacente de drenagem e bacias coletoras

Você pode especificar um material de renderização padrão para usar para superfícies nas Configurações de recurso de superfície. Após criar uma superfície ou uma máscara de superfície, é possível atribuir um material de renderização diferente alterando as propriedades de superfície ou as propriedades da máscara de superfície.

Defina o material de renderização para as superfícies de corredor na guia Superfícies da caixa de diálogo Propriedades do corredor. Especifique o estilo para os limites do corredor na guia Limites.

Dica: Utilize limites de corredor para aplicar diferentes materiais de renderização para uma superfície do corredor. Para obter mais informações, consulte Para renderizar modelos de corredor.

Especifique os estilos para as peças da rede de tubulação usando a opção Material de renderização na guia Informações de propriedades da tubulação ou na guia Informações de propriedades da estrutura. Especifique os estilos para interferências utilizando a guia Informação de propriedades de interferência.

Para obter mais informações sobre materiais de renderização, incluindo como criar materiais de renderização personalizados, modificar materiais de renderização, adicionar materiais de renderização para o desenho, e aplicar materiais de renderização a objetos, consulte a Ajuda do AutoCAD.
