Representam o transporte livre e sobre-remover volumes com métodos de ponto de declividade e ponto de equilíbrio.
Durante o desenvolvimento do projeto, construtores e engenheiros de projeto pode tentar para equilibrar os requisitos de transporte de massa ao considerar a distância de transporte livre, qualquer sobre-remoção, e o uso de areia para margens e descarregar locais para volumes extra escavados, com base na atual situação econômica dos limites de transporte e condições do local.
In AutoCAD Civil 3D, é possível especificar a distância de livre transporte conforme necessário. Você também pode especificar o local de bancos de areia e terrenos de despejo ao longo da rodovia com capacidade assumida de banco de areia ou terrenos de despejo.
Existem duas formas de representar o transporte livre (e qualquer sobre-remoção) em diagramas de massa à medida no AutoCAD Civil 3D:
- medida a partir do pontos de declividade
- medida a partir dos pontos de equilíbrio
Método do ponto de declividade

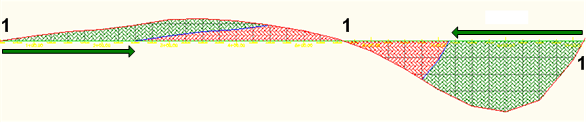

As setas indicam a distância de transporte livre. O número (1) indica pontos de declividade. O volume de distância de transporte sem custo é indicado em verde (e pela malha entre áreas verdes e a linha de equilíbrio) e sobre-remover volume é indicado em vermelho.
A partir dos pontos de declividade, um segmento do comprimento da distância de transporte livre, que é paralela à linha de equilíbrio, é colocado, de forma que as extremidades do segmento, toquem de remoção em massa. A área delimitada dentro do segmento e a linha de remoção em massa representa o volume de transporte livre. Além disso, linhas perpendiculares entre os extremos do segmento são soltos para que elas se tocam o equilíbrio de linha. As áreas circundadas dentro destas linhas, a linha de equilíbrio, e a linha de remoção em massa representam sobre-remover volume.
Método do ponto de equilíbrio

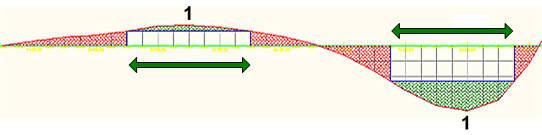

As setas indicam a distância de transporte livre. O número (1) indica pontos de equilíbrio. O volume de distância de transporte sem custo é indicado em verde e sobre-remover volume é indicado em vermelho.
Em um diagrama de massas, os pontos de equilíbrio são localizados na linha de equilíbrio, onde o volume líquido é zero. No método de pontos de equilíbrio de medição de transporte livre, a linha de remoção em massa é duplicada e deslocada na horizontal para a direita (onde as transições de projeto a partir de corte para preencher) ou para a esquerda (onde as transições de projeto de corte para preenchimento) pela distância de transporte livre. A área circundada por duas linhas de remoção em massa na esquerda se acima da linha do equilíbrio ou da direita se abaixo da linha de equilíbrio representa o transporte livre de volume. O restante da área de intersecção representa sobre-remover.
