Editar configurações de recurso - Caixa de diálogo Levantamento de quantidade

Use essa caixa de diálogo para visualizar e alterar as configurações relacionadas ao levantamento de quantidade.

Este tópico documenta as configurações em todas as caixas de diálogo Editar configurações relacionadas ao levantamento de quantidade (nível de desenho, nível de recurso e nível de comando).

As configurações de ambiente no nível do desenho são identificadas pelo ícone de desenho.
Configurações de recurso do levantamento de quantidade são exibidas perto da parte superior desta caixa de diálogo, após o Grupo de propriedades gerais e são identificadas pelo ícone Levantamento de quantidade .
As configurações do comando Levantamento de quantidade são identificadas pelo ícone de comando .

Para obter informações gerais sobre as configurações de desenhos, recursos e comandos, e sua interação, consulte Sobre as configurações do AutoCAD Civil 3D.

Para obter informações sobre as configurações de ambiente no nível do desenho, consulte Guia Configurações de ambiente (caixa de diálogo Configurações do desenho).

Estilos padrão

Utilize esta configuração para estabelecer os critérios de levantamento de quantidades e estilos atribuídos para os componentes do levantamento de quantidade.

Critérios de levantamento de quantidade: Especifica os critérios de levantamento de quantidades padrão ao criar um relatório de levantamento de quantidade. Clique na coluna Valor e depois em para selecionar os critérios na caixa de diálogo Critérios de quantitativo de levantamento material.
Estilo de forma do material: Especifica o estilo padrão usado para uma seção de material quando é exibido em um gráfico da seção. Clique na coluna Valor e depois em para selecionar um estilo na caixa de diálogo Estilo de forma do material.

Formato de nome padrão

Utilize estas configurações para especificar o nome padrão dos novos materiais e listas de material do levantamento de quantidade. Clique na coluna Valor e depois em para efetuar alterações na caixa de diálogo Modelo de nome.

Criação da tabela

Nota: Este grupo de propriedades é exibido quando você acessa as configurações dos comandosAddMaterialVolumeTable e AddTotalVolumeTable.

Utilize estas configurações para estabelecer o padrão ao adicionar uma tabela de volume.

Estilo de tabela: Especifica o estilo de uma tabela. Clique na coluna Valor e clique em para selecionar um estilo na caixa de diálogo Estilo de tabela.
Tabela de divisões: Especifica se uma tabela é dividida em duas ou mais seções depois que um determinado número máximo de linhas tiver sido atingido.
Número máximo de linhas: Especifica o número máximo de linhas a serem incluídas por seção. Se o número de linhas de dados exceder o máximo especificado, a tabela será dividida em seções, e elas serão exibidas lado a lado (da esquerda para a direita) ou empilhadas na vertical.
Número máximo de tabelas por pilha: Especifica o número máximo de seções para incluir em cada empilhamento.
Espaçamento de tabelas: Especifica o espaçamento entre tabelas.
Direção de quadros: Especifica a direção na qual tabela fica lado a lado (através ou abaixo).

Atribuir item do quantitativo para opções de área

Nota: Este grupo de propriedades é exibido quando você acessa as configurações do comando AssignPayItemToArea.

Utilize estas configurações para estabelecer a exibição padrão quando você atribui um item do quantitativo à uma área no desenho.

Utilize a camada e cor atuais do AutoCAD: Especifica se deseja utilizar a camada e cor atuais. Selecione Verdadeiro se deseja utilizar a camada e cor atuais.
Camada para incubação: Especifica a camada para incubação. Clique na coluna Valor, e clique para selecionar uma camada na caixa de diálogo Seleção de camada
Cor para incubação: Especifica a cor para a hachura. Clique na coluna Valore depois em para selecionar uma cor na caixa de diálogo Selecionar cor.

Definir opções de materiais

Nota: Este grupo de propriedades é exibido quando você acessa as configurações dos comandos ComputeMaterials e GenerateQuantitesReport.

Utilize estas configurações para estabelecer as configurações padrão ao criar um novo relatório de quantidade de levantamento de material.

Aplicar correção de curva

Especifica se a correção de curva é usada quando o valor Tolerância de correção da curva é excedido. Correção de curva pode ser necessária para corrigir os cálculos de volume dentro de uma seção curvilínea de um alinhamento (ou em dois lados de um ponto de intersecção horizontal).

Tolerância de correção da curva

Especifica o valor de tolerância da curva. Se as linhas de amostra estão dentro da tolerância ou se o ângulo de deflexão entre as estacas sucessiva é pequeno, a curva de correção não é utilizada. Insira um ângulo em graus na coluna Valor ou clique em e selecione um ângulo na área de desenho.

Método de cálculo do volume

Especifica qual método é usado para calcular volumes.

Aplicar fechamento vertical entre superfícies de forma automática

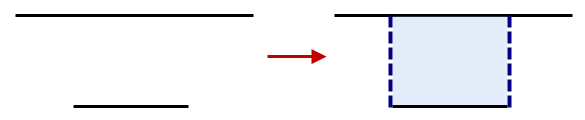

Quando definido para Verdadeiro (que é o padrão), essa configuração especifica que áreas abertas entre superfícies são fechadas automaticamente com um fechamento vertical, conforme ilustrado abaixo.

Quando esta configuração está definida como Falsa, as áreas abertas entre superfícies não são fechadas automaticamente.

Opções do relatório de quantidade

Nota: Este grupo de propriedades é exibido quando você acessa as configurações do comando GenerateQuantitiesReport.

Utilize estas configurações para estabelecer as configurações padrão ao criar um novo relatório de quantidade de levantamento de material.

Exibir relatório XML: Especifica se os relatórios XML são exibidos por padrão quando é gerado um relatório de levantamento de quantidade.

Calcular opções de levantamento

Nota: Este grupo de propriedades é exibido quando você acessa as configurações do comando Levantamento.

Utilize estas configurações para estabelecer os padrões para a caixa de diálogo Computar levantamento de quantidades.

Tipo de relatório: Especifica se o tipo de relatório padrão será Resumo ou Detalhado.
Extensões do relatório: Especifica se a extensão padrão das entidades reportadas será definida como Desenho, Folhaou Conjunto de seleção.
Reportar somente item do quantitativo selecionado: Especifica se a caixa de seleção Reportar somente item do quantitativo selecionado na caixa de diálogo Calcular quantidade de levantamento de material padroniza para Verdadeiro ou Falso.
Limite para estaca do alinhamento: Especifica se os padrões da caixa de seleção Extensões de limite para intervalo da estaca do alinhamento na caixa de diálogo Calcular levantamento de quantidade como Verdadeiro ou Falso.
Estilo de relatório padrão: Especifica a folha de estilo padrão utilizada para formatar o relatório de levantamento.
Fonte da tabela do relatório com base em desenhos: Especifica a fonte padrão utilizada no na tabela de relatório. Clique na coluna Valor e depois em para selecionar uma fonte na caixa de diálogo Editor de componente de texto.
Tipo de cálculo: Especifica se o tipo de cálculo padrão é 2D ou 3D. Esta configuração se aplica aos comprimentos, bem como as áreas. No entanto, a configuraçãoTipo de cálculo calcula áreas 3D somente para corredores. Ela não se aplica para outros objetos do AutoCAD Civil 3D.
Tipo de comprimento da tubulação: Especifica se o tipo de comprimento da tubulação padrão no processo de levantamento de quantidade é medido Para dentro de margens ou Centro a centro.
Incluir fórmulas em relatórios: Especifica se as fórmulas de itens do quantitativo serão incluídas no relatório.
