Criar critérios de quantidade de levantamento na preparação para gerar a tabelas ou relatórios de quantidade de levantamento.
Os critérios são armazenadas na guia Toolspace Configurações na coleção Quantidades de levantamento. Após criar critérios de quantitativo do levantamento de material, você poderá aplicá-lo a um grupo de linhas de amostra para criar uma lista de materiais. Utilize a lista de materiais para gerar tabelas e relatórios de quantitativo de levantamento de material.
Para criar um critério, crie uma lista de materiais e formas. Por exemplo, é possível criar uma entrada que calcula o volume de materiais para remover ao criar um material chamado de Terreno removido e a seguir, adicionar ao mesmo duas superfícies que são comparadas para gerar a informação de volume.
Também é possível definir materiais em um critério usando um grupo de linhas de amostra. Selecione um grupo de linhas de amostra e a seguir, crie as definições de material usando a lista de superfícies que são utilizadas como uma origem de dados para o grupo.
Tipos de quantidades
Quantidade de levantamento é compatível com os seguintes tipos:

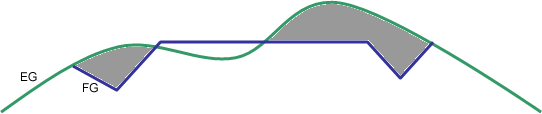

- Cortar Usado para calcular o material a ser removido. Por exemplo, isso poderia ser a quantidade abaixo de uma superfície de solo existente (EG) e acima de uma superfície de solo acabado (FG):

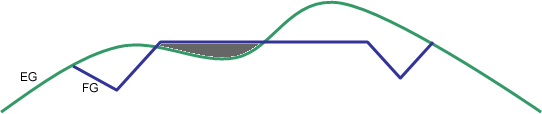

- Aterrar Usado para calcular o material a ser adicionado. Por exemplo, isso poderia ser a quantidade acima de uma superfície de solo existente (EG) e abaixo de uma superfície de solo acabado (FG):
- Cortar e reaterrar. Utilizado para calcular o material que deve ser removido e adicionado com base em um fator de reaterro que é diferente do fator de corte. Por exemplo, uma área de material da subsuperfície para um corredor pode ser removida se ela compreende solo solto ou terreno pantanoso e reaterrado com um diferente tipo de material para fornecer estabilidade estrutural.

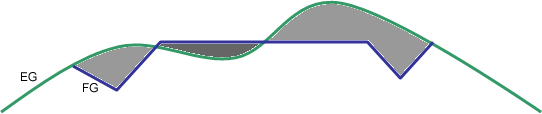

- Terraplenagem. Utilizado para calcular os volumes totais de corte e aterro. Por exemplo, isso poderia ser quaisquer diferenças entre a superfície de solo existente (EG) e a superfície de solo acabado (FG):
Nota: O tipo de quantidade de terraplenagem tipo não pode ser usada para subcritério. - Estruturas. Utilizado para calcular volumes de formas de corredor, por exemplo, na ilustração a seguir, que é uma seção transversal de um corredor, o volume da forma da calçada deve ser calculado:
Nota: O tipo de quantidade das estruturas não pode ser usado para subcritério.
Fatores de corte, aterro e reaterro
Utilize os fatores de corte, aterro e reaterro para ajustar o volume a ser transportado Como os volumes transportados são utilizadas como um conjunto de linhas de base em um fator ímpar de 1.0. Os fatores de ajuste são:
- Fator de corte - Como o volume do material geralmente expande após ter sido removido, o fator de corte normalmente é definido para maior que 1.0, indicando empolamento ou expansão. Por exemplo, um fator de corte de 1,2 significa que para cada 1,0 metro cúbico de material removido, 1,2 metro cúbico de volume precisaria ser considerado para transporte.
- Fator de aterro - Como o material geralmente compacta quando utilizado como aterro, o fator de aterro normalmente é definido para maior que 1.0, para indicar compactação ou contração do material quando ele é usado como aterro. Por exemplo, um fator de aterro de 1,2 significa que para cada 1,0 metro cúbico requerido para o terreno de aterro, 1,2 metros cúbicos daquele material precisaria ser considerado para transporte. Nota: Por exemplo, para um material compacta em 93% de seu valor original quando utilizado como aterro, insira 1,075 (que é obtido ao dividir 1,0 por 0,93) como o fator de aterro para compensar o material adicional que deve ser adicionado.
- Fator de reaterro - como este fator depende do tipo de material de corte e outras considerações, ela pode ser executada em uma faixa. Uma forte agregado pode ter um fator de reaterro de 1.0, enquanto o aterro de corte a partir de uma borda de rocha pode ter um fator reaterro de 1.2. Nem todos os materiais de corte podem ser reutilizáveis, como quando ele é cortada do pântano ou charco. O fator de reaterro deve então ser 0.
