Para adicionar curvas verticais fixas a perfis

Para adicionar uma curva vertical fixa com três pontos

Adicione uma curva vertical fixa especificando três pontos de passagem

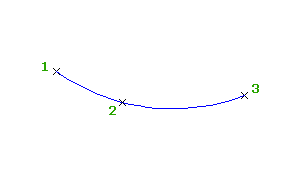

A ilustração mostra uma curva fixa a partir do ponto inicial 1 até os pontos especificados 2 e 3.

  1. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout do perfil, clique em Curva vertical fixa (três pontos).
  3. Especifique o ponto inicial.
  4. Especifique o segundo ponto.
  5. Especifique o ponto final.

Para adicionar uma curva vertical fixa com dois pontos e um parâmetro

Especifique dois pontos de passagem e um valor K ou raio mínimo.

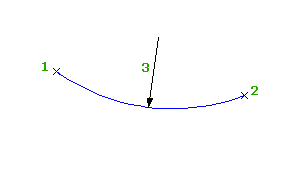

A ilustração mostra uma curva fixa definida por um ponto inicial (1), ponto final (2) e um raio mínimo (3):

  1. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout do perfil, clique em Curva vertical fixa (dois pontos, parâmetro).
  3. Especifique um ponto inicial.
  4. Especifique um ponto final.
  5. Execute um dos procedimentos a seguir:
    • Para especificar uma curva vertical convexa, pressione Enter.
    • Para especificar uma curva vertical côncava, insira S (sag).
  6. Execute um dos procedimentos a seguir:
    • Especifique um valor K.
    • Para especificar um raio mínimo para a parábola de curva, insira R (raio) e, em seguida, especifique o raio.
      Nota: Se o perfil foi criado usando o recurso de projeto com base em critérios, um valor padrão é exibido na linha de comando. Mínimo K valores em determinadas velocidades de projeto são especificados no arquivo de critérios de projeto. O comprimento da curva e o raio mínimo da curva são calculados a partir do valor K mínimo na velocidade do projeto atual.

Para adicionar uma curva vertical fixa com uma entidade e um ponto de passagem

Adicione uma curva vertical fixa especificando uma entidade de vínculo e um ponto de passagem.

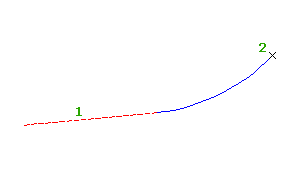

A ilustração mostra uma curva fixa a partir de uma entidade anexa (1) e um ponto de passagem (2):

  1. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout do perfil, clique em Curva vertical fixa (Extremidade da entidade, ponto de passagem).
  3. Selecione a entidade fixa ou flutuante a qual deseja anexar a curva.

    O ponto final mais próximo da entidade é o ponto inicial da curva. A declividade do ponto inicial é a declividade inicial da curva.

  4. Especifique um ponto de passagem para a curva.

Para adicionar uma curva vertical fixa com dois pontos e a declividade do ponto inicial

Adicione uma curva vertical fixa especificando dois pontos de passagem e uma declividade no ponto inicial.

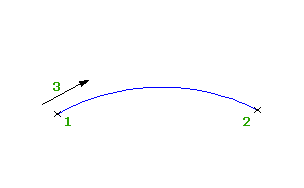

A ilustração mostra uma curva fixa de um ponto inicial (1) até um ponto final (2) e a declividade no ponto inicial (3):

  1. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout do perfil, clique em Curva vertical fixa (dois pontos, declividade no ponto inicial).
  3. Especifique um ponto inicial.
  4. Especifique um ponto final.
  5. Insira o valor da declividade no ponto inicial.

Para adicionar uma curva vertical fixa com dois pontos e a declividade do ponto final

Adicione uma curva vertical fixa especificando dois pontos de passagem e uma declividade no ponto final.

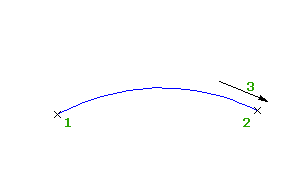

A ilustração a seguir mostra uma curva fixa de um ponto inicial (1) até um ponto final (2) e a declividade no ponto final (3):

  1. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout do perfil, clique em Curva vertical fixa (dois pontos, declividade no ponto final).
  3. Especifique um ponto inicial.
  4. Especifique um ponto final.
  5. Insira a declividade no ponto final.

Para adicionar uma curva vertical fixa ao melhor ajuste

Adicione uma entidade de curva de três pontos fixa com melhor ajuste a um perfil. Você pode definir a melhor entidade de ajuste usando uma série de pontos do AutoCAD Civil 3D, entidades existentes, ou cliques na tela.

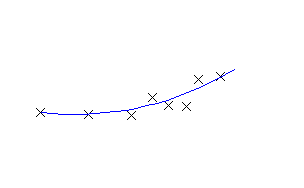

A ilustração a seguir mostra uma curva vertical fixa criada com melhor ajuste. Os Xs indicam os pontos de dados utilizados para criar a entidade.

Nota: Cada entidade de perfil com melhor ajuste é desenhada para o conjunto de escala vertical no estilo do gráfico do perfil longitudinal. Para criar uma entidade de melhor ajuste precisa, defina o valor do estilo do gráfico do perfil longitudinal Exagero vertical para 1.000 para coincidir com o gráfico do perfil longitudinal.
  1. Defina o valor do estilo do gráfico do perfil longitudinal Exagero vertical como 1.0000.
  2. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
  3. Na barra de ferramentas Ferramentas de layout do perfil, clique em Curva vertical fixa - Melhor ajuste.
  4. Na caixa de diálogo Curva com melhor ajuste, selecione um dos seguintes:
    • A partir de pontos COGO. Na vista da planta, selecione dois ou mais pontos. Insira G para selecionar um grupo de pontos ou N para inserir pontos por número.
    • Ao clicar na tela. Selecione um ponto inicial e pelo menos um outro ponto. Você pode usar comandos OSNAP ou transparentes para selecionar pontos.
    • De entidades. Especifique as configurações de suavização do serrilhado e de flecha/distância ordenada. Você pode selecionar um ou mais dos tipos de entidade listados na linha de comando. Se você selecionou uma entidade de perfil, especifique a estaca inicial e final na caixa de diálogoEspecificar a faixa de estacas.
    Quando você seleciona pontos ou entidades na janela de desenho, um X marca cada ponto de regressão e uma linha tracejada temporária é exibida em tempo real. Pressione Enter para concluir o comando.
  5. Na janela Panorama, use a vista Dados de regressão para modificar os pontos de regressão.

    Quando você realça uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho é realçado em vermelho.

  6. Crie a curva:
    • Clique em para criar a curva e conservar a vista de Dados de regressão aberta.
    • Clique em para criar a curva e fechar a vista de Dados de regressão.
