Você pode usar modelos de referência para gerenciar estilos, configurações, camadas e outros componentes de desenho padrão.
Você pode anexar um ou mais modelos de referência em um desenho do AutoCAD Civil 3D para que ele seja atualizado de forma contínua com alterações nos componentes referenciados nos modelos.
Você pode referenciar os seguintes componentes:
- Estilos:
- Estilo do objeto
- Estilos de legenda
- Estilos de tabela
- Critérios de quantidades do levantamento de material
- Conjuntos de regras de tubulação e estrutura
- Listas de peças da rede de pressão
Nota: Todas as expressões e alinhamento e conjuntos de verificações de projeto de perfil são referenciados por padrão. - Configurações:
- Configurações de desenho:
- Camadas de objetos
- Abreviaturas
- Configurações do ambiente
- Padrão de estilos de legendas, configurações
- Configurações de recurso
- Configurações de desenho:
- Camadas do AutoCAD
- Blocos, estilos de texto e tipos de linha do AutoCAD
- Conjuntos de propriedades
Processo do modelo padrão
Quando você cria um novo desenho baseado em um modelo de desenho, o novo desenho obtém uma cópia dos estilos e configurações no modelo, mas é uma cópia única. A conexão não é mantida. No passado, se você atualizasse os estilos e configurações em seu modelo e quisesse que seus modelos recebessem essas mesmas atualizações, você precisava copiar ou importar esses estilos e configurações alterados em seus desenhos manualmente.
Processo de modelo de referência
Quando você anexa um modelo de referência a um desenho, os componentes referenciados (estilos, configurações, conjuntos de propriedades, camadas, blocos, estilos de texto e tipos de linha) que estão nesse modelo de referência são copiados para o desenho, e a conexão entre o desenho e os modelos de referência é mantida.
A seguir, de forma contínua, as alterações feitas nos modelos de referência são levadas para o desenho para que ele seja mantido atualizado:
- Os componentes novos ou alterados em modelos de referência são copiados para o desenho.
- Os componentes referenciados que são excluídos dos modelos de referência serão removidos do desenho se não estiverem em uso. Se um componente como um estilo estiver em uso, uma cópia local dele será feita no desenho.

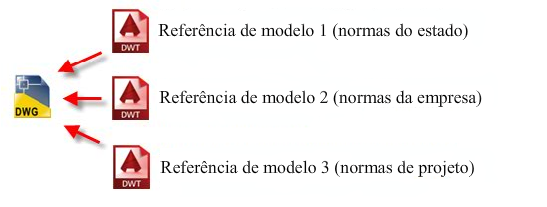

Além disso, você pode ter múltiplos modelos de referência anexados a um desenho. Por exemplo, você pode ter modelos para o estado, a empresa e para as normas de projeto:
Você pode especificar uma hierarquia para que o modelo com a mais alta prioridade tenha precedência se houver estilos duplicados.
Componentes novos ou editados que são salvos nos modelos de referência serão atualizados nos desenhos quando os desenhos forem reabertos ou quando os modelos forem recarregados manualmente.
Por exemplo, se você atualizar um estilo ou adicionar um novo estilo para o modelo de normas do projeto, as alterações serão propagadas para os desenhos que fazem referência a esse modelo.
Você pode ser seletivo quanto aos componentes que deseja referencia de um modelo de referência. Por exemplo, se um modelo tiver dez estilos de ponto, você poderá escolher referenciar somente os cinco que desejar. Você poderá também remover os componentes referenciados que não tenham sido usados. Para obter mais informações, consulte Para trabalhar com modelos de referência.
Atualizando componentes referenciados
Depois de anexar um modelo de referência a um desenho, os componentes referenciados devem ser editados no modelo de origem em vez de nos desenhos aos quais o modelo de referência é anexado.
- Para componentes referenciados do AutoCAD Civil 3D: você é notificado se tentar editar um componente referenciado do AutoCAD Civil 3D. Se você editar um estilo referenciado, Por exemplo, caixa de diálogo de diálogo é exibida com opções que você pode fazer. Você pode salvar uma cópia do estilo, manter as alterações temporariamente até o desenho seja reaberto ou cancelar a alteração.
- Para componentes referenciados do AutoCAD: você não será notificado se tentar editar um componente do AutoCAD referenciado. Se você editar um componente do AutoCAD referenciado, as alterações serão substituídas na próxima vez que o desenho for atualizado com base no modelo de referência.
Gerenciar vínculos para os modelos de referência
Se você abrir um desenho cujos modelos de referência não possam ser encontrados, como no caso em que estão em um local de rede que não está acessível no momento ou se os modelos de referência forem movidos, renomeados ou excluídos, uma notificação de Caminho não encontrado será exibida na coluna Status da caixa de diálogo Anexar modelos de referência:
Se o modelo de referência não puder ser encontrado, os componentes referenciados ainda estarão disponíveis no desenho que faz referência a eles, mas eles não serão atualizados até que o caminho seja restaurado.
- Se o nome ou a localização do modelo foi alterado, você pode alterar o caminho na caixa de diálogo ao editar diretamente o caminho na coluna Caminho salvo ou usando o botão Procurar para selecionar novamente o modelo.
- Se temporariamente você não puder acessar o caminho, os componentes referenciados ainda estarão disponíveis no desenho que faz referência a eles, mas eles não serão atualizados até que sua conexão com o caminho seja restaurada.
- Se o modelo de referência tiver sido excluído, os componentes referenciados permanecerão no desenho que faz referência a eles.
