Para criar curvas em duas linhas

As linhas selecionadas não são recortadas até o ponto resultante de curvatura (PC) e o ponto de tangência (PT).

Você pode utilizar a Calculadora de curva para determinar os valores necessários para definir a curva.

  1. Clique na guia Iníciopainel Desenharmenu suspenso CurvasCriar curva em duas linhas Pesquisa.

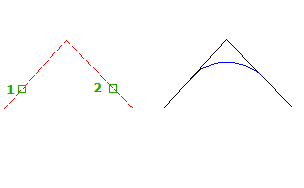

  2. Selecione a primeira tangente.
  3. Selecione a segunda tangente.

    O seguinte prompt será exibido:

    Select entry [Tangent/External/Degree/Chord/Length/Mid-ordinate/miN-dist/Radius] <Radius>:

  4. Insira uma das seguintes opções para definir a curva:
    • Insira Comprimento ou L e, a seguir, insira o comprimento ou selecione a distância no desenho.
    • Insira Tangente ou T e, a seguir, insira o comprimento da tangente ou selecione a distância no desenho.
    • Insira Externo ou Ee, a seguir, insira o comprimento secante ou selecione a distância no desenho.
    • Insira Graus ou D, para definir a curva por grau de curva.

      O seguinte prompt será exibido:

      Enter degree of curve (Arc), or [Chord]:


      Insira o grau da curva no formato DD.MMSS usando a opção Arco ou Corda.

      Utilize a opção Corda, se a curva for uma curva de ferrovia. Para uma curva de ferrovia, o grau da curva é o ângulo no centro de uma curva circular subtendida por uma corda de 100 unidades.

      Utilize a opção Arco, se a curva for uma curva de rodovia. Para uma curva de rodovia, o grau da curva é o ângulo central subtendido por um arco circular de 100 unidades.

    • Insira Corda ou C e, a seguir, insira o comprimento da corda ou selecione a distância no desenho.
    • Insira Flecha/Distância ordenada ou M e, em seguida, insira a distância ou selecione a distância no desenho.
    • Insira miN-distou N e, a seguir, selecione a extremidade de uma curva existente. A seguir, insira a distância mínima entre o final da nova curva e o ponto selecionado na curva existente.
      Nota: O comando define o snap ao objeto na EXTREMIDADE para esse prompt. O ponto selecionado não precisa estar em uma curva existente; pode ser qualquer ponto ao longo da tangente adjacente.
    • Insira Raioou Re, a seguir, e, a seguir, insira o raio ou a distância do desenho.
