Para anexar múltiplas linhas ou curvas para objetos existentes

As linhas ou curvas são desenhados a partir do final do objeto mais próximo ao ponto de seleção.

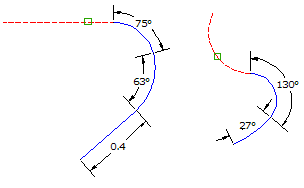

Para anexar múltiplas linhas

  1. Na linha de comando, insira MENU.
  2. Selecione uma linha ou arco.
  3. Insira Linhaou L, para anexar uma linha.
  4. Insira o comprimento da nova seção de linha.

    A nova linha é desenhada e o seguinte prompt é exibido:

    Enter an attachment option [Line/Arc/Undo]:

  5. Continue a adicionar segmentos de linha ou de arco ou utilize a opção Desfazer para desfazer o último segmento.

Para anexar múltiplas curvas

  1. Na linha de comando, insira MENU.
  2. Selecione uma linha ou arco.
  3. Insira Arco ou A, para anexar um arco.
  4. Especifique um dos seguintes tipos de entrada para utilizar:
    • Ponto: Insira P e, a seguir, especifique a extremidade da corda. A curva é então desenhada.
    • Raio: Enter R e então execute um dos procedimentos a seguir:
      • Insira o raio no prompt.
      • Insira A e insira um grau de curva.
      • Insira C e insira um grau de corda.
      Nota: Ao desenhar uma curva, especificar um raio ou grau de curva positivos gira a curva no sentido horário ou para a direita do ângulo inicial, enquanto um raio ou grau de curva negativos gira a curva no sentido anti-horário ou para a esquerda.

    Após você inserir o raio ou o grau da curva, o seguinte prompt é exibido:

    Select entry [Tangent/Chord/Delta/Length/External/Mid-ordinate] <Length>:

  5. Execute um dos procedimentos a seguir:
    • Insira Tangente ou T, e a seguir, insira o comprimento da tangente, ou selecione a distância no desenho.
    • Insira Corda ou C e, a seguir, insira o comprimento da corda, ou selecione a distância no desenho.
    • Insira Delta ou D, e a seguir, insira o ângulo delta ou selecione a distância no desenho.
    • Insira Comprimento ou L, e a seguir, insira o comprimento da curva, ou selecione a distância no desenho.
    • Insira Externos ou E, e a seguir, insira a distância externa, ou selecione a distância no desenho.
    • Insira Distância ordenada, ou Me, em seguida, insira a distância ordenada, ou selecione a distância no desenho.

    A nova linha é desenhada e o seguinte prompt é exibido:

    Enter an attachment option [Line/Arc/Undo]:

  6. Continue a adicionar segmentos de linha ou de arco ou utilize a opção Desfazer para desfazer o último segmento.
