AutoCAD Civil 3D

Cada objeto no AutoCAD Civil 3Dtem uma camada base na qual o objeto reside fisicamente, e camadas de componentes que controlam a exibição de componentes do objeto, tais como triângulos ou contornos da superfície.

A camada base é definida nas Configuração de desenho ou no momento da criação. As camadas de componentes são definidas nos estilos do objeto.

Camada base do objeto

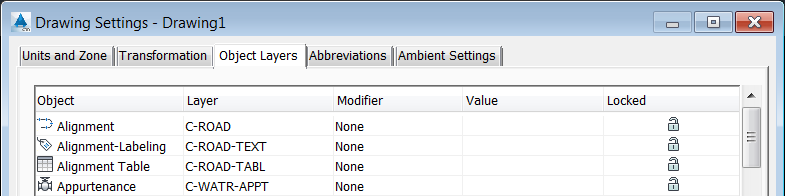

Você pode especificar as camadas base padrão para os objetos na guia Camadas do objeto da caixa de diálogo Configurações do desenho.

Ao criar um objeto, você pode aceitar o padrão ou especificar uma nova camada. As camadas base são utilizadas apenas para os principais tipos de objeto, como as superfícies e os alinhamentos.

Como o objeto reside fisicamente na camada base, é possível controlar a visibilidade do objeto alterando o estado da camada. Por exemplo, se você desativar a camada base para superfícies, todas as superfícies são desativadas no desenho.

Dica: Para acrescentar um nome de objeto ao nome da camada daquele objeto, adicione um asterisco (*) como prefixo ou sufixo ao nome da camada base.

Camadas de componente do objeto

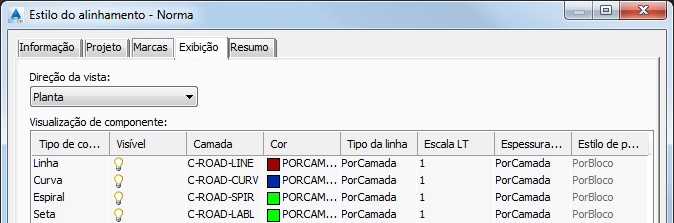

Especifique camadas de componentes na guia Exibir da caixa de diálogo Estilo do <objeto>. O exemplo a seguir mostra as camadas usadas para os componentes de alinhamento:

As camadas de componentes, como o C-ROAD-LINE, permitem que você trabalhe com objetos como se partes deles estivessem localizadas em diferentes camadas.

Os objetos são fisicamente criados na camada base, mas a exibição dos componentes é regida pelas camadas de componentes associadas. Cada componente do objeto utiliza as configurações de visibilidade para a camada de componente (como ativada/desativada), bem como a cor, o tipo de linha, a espessura de linha e o estilo de plotagem de uma camada se as várias configurações de Exibição do componente estiverem definidas como ByLayer.

Nota: A camada 0 tem um significado especial nas configurações de Exibição do componente. Quando a camada é definida para 0, o objeto de camada base é usado para esse componente. Por exemplo, se a camada base do alinhamento for C-ROAD e a camada para o componente de Linha estiver definida para 0, então as linhas do alinhamento se comportarão como se estivessem localizadas na camada C-ROAD (não na camada 0).

Configurar estilos utilizando a configuração ByLayer ou configurações específicas

Se estiver acostumado a controlar objetos manipulando camadas, pode ser necessário definir as várias configurações de exibição de componentes de estilo de objetos para ByLayer. Você pode então simplesmente alterar as configurações da camada usando o comando Camada do AutoCAD em vez de editar estilos separados para alterar a cor, o tipo de linha, a espessura da linha ou estilo de plotagem de um componente do objeto.

Dica: Usando as configurações ByLayer você terá mais controle sobre a exibição do objeto para quem estiver visualizando os desenhos do AutoCAD Civil 3D no AutoCAD habilitado para objetos. No entanto, se desejar que o objeto tenha sempre as mesmas configurações, independentemente das configurações de camada do componente, você pode definir as configurações específicas de Exibição do componente.
