Você pode ajustar as situações complexas de volume ao definir um subcritério.
Subcritério é um tipo de definição de material. Usando subcritérios, um volume de material é reportado combinando todas as áreas de submateriais nele.
Alguns casos nos quais subcritérios podem ser aplicados são descritos nas seções a seguir.
Sobreposição de materiais

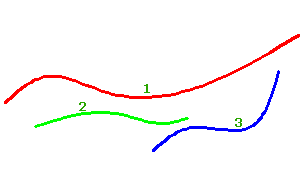

A ilustração a seguir mostra uma condição de sobreposição de materiais que pode ser resolvida por subcritérios.
(1) está acima do solo existente, é a parte superior do subsolo (2) e (3) é a parte superior do leito rochoso.
Para definir materiais para esta situação, é possível usar os seguintes subcritérios:
Definição do material 1
-
Subcritério 1
- Nome da superfície: EG; condição: abaixo
- Nome da superfície: Subsolo;Condição: acima
-
Subcritério 2
- Nome da superfície: EG; condição: abaixo
- Nome da superfície: Leito rochoso;Condição: acima

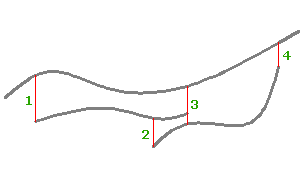

Para calcular volumes para esta situação, o AutoCAD Civil 3D adiciona vínculos verticais (números 1-4) para criar envelopes fechados, como mostrado na ilustração a seguir.

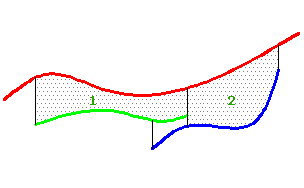

Os subcritérios são então aplicados conforme segue, onde (1) é subcritério 1 (abaixo de EG, acima do subsolo) e (2) é subcritério 2 (abaixo de EG, acima da margem).
Materiais sem sobreposição
O mesmo subcritério pode ser aplicado ao caso de materiais sem sobreposição, como mostrado na ilustração a seguir.

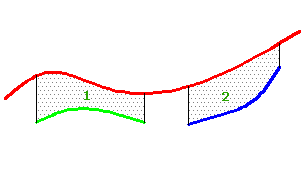

Os subcritérios são então aplicados conforme segue, onde (1) é subcritério 1 (abaixo de EG, acima do subsolo) e (2) é subcritério 2 (abaixo de EG, acima da margem).
Materiais de intersecção

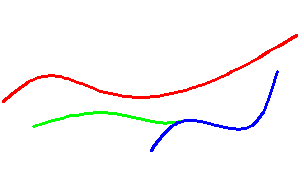

No caso de intersecção, os materiais são mostrados na ilustração a seguir.
Neste caso, como as superfícies Subsolo e Leito rochoso interceptam, esta situação pode ser tratada com um subcritério que utiliza três superfícies: abaixo de EG, acima do Subsolo e acima do Leito rochoso.
Materiais em situações de saliência

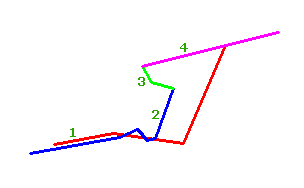

No caso de material de corte de rochas, uma situação de saliência é mostrada na ilustração a seguir, onde é (1) é Referência, (2) é Leito rochoso, (3) é Sob a rocha e (4) é Topo da rocha.
Para incluir esta situação, você pode definir os seguintes subcritérios:
Definição do material de corte da rocha
-
Subcritério 1
- Nome da superfície: referência; condição: acima
- Nome da superfície: Leito rochoso;Condição: abaixo
-
Subcritério 2
- Nome da superfície: Sob a Rocha;Condição: acima
- Nome da superfície: Topo da rocha;Condição: abaixo
-
Subcritério 3
- Nome da superfície: referência; condição: acima
- Nome da superfície: Topo da rocha;Condição: abaixo

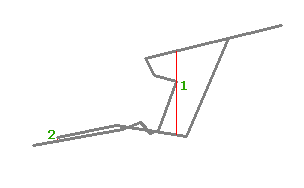

Para calcular volumes para esta situação, o AutoCAD Civil 3D adiciona vínculos verticais (números 1-2) para criar envelopes fechados, como mostrado na ilustração a seguir.

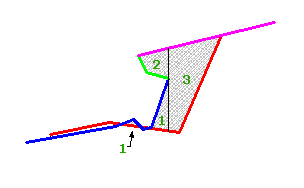

A seguir, os subcritérios são aplicados como mostrado a seguir: (1) é subcritério 1 (Referência acima, Leito rochoso abaixo), (2) é subcritério 2 (Sob a rocha acima, Topo da rocha abaixo) e (3) é subcritério 3 (Referência acima, Topo da rocha abaixo).
Os volumes para três subcritérios são combinados para obter a soma do material de Corte da rocha para cada estaca.
