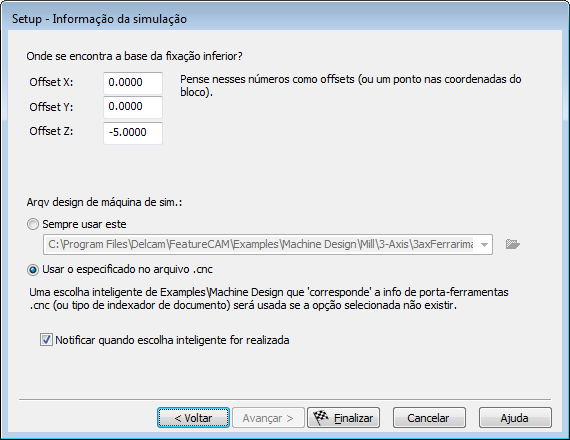

Utilize essa página do assistente para especificar um offset para carregar a peça na máquina e selecionar o arquivo de design de máquina utilizado para Simulação de Máquina.
Esse diálogo está disponível nos seguintes locais:
- No Assistente de Bloco
- No Assistente de Setup
- A partir da Barra de Status
Os parâmetros Offset X, Offset Y e Offset Z representam offsets para carregar a peça na máquina. Para a simulação de setups únicos de fresamento ou torneamento, esses offsets são aplicados ao setup após a peça ser alinhada com a posição superior. Para peças indexadas ou peças torno/fresa, o offset é relativo ao eixo do bloco.
Sob Arquivo de design de máquina de simulação, selecione Sempre usar este para especificar um arquivo MD a ser utilizado para este setup, ou selecione Usar o especificado no arquivo .cnc para herdar o arquivo MD do arquivo CNC para este setup.
Se você selecionar um arquivo MD que não existe, ou caso o arquivo CNC faça referência a um arquivo MD que não existe, FeatureCAM seleciona um arquivo MD apropriado da pasta Examples\Machine Design. Se uma escolha inteligente de arquivo MD for realizada, um diálogo de mensagem é exibido quando você fecha o diálogo e quando uma simulação for executada. Você pode desabilitar essas mensagens desfazendo a seleção de Notificar quando escolha inteligente for realizada.
