Existem duas formas de reconhecimento interativo de figura disponíveis para figuras wire EDM.
Para dois eixos, você pode projetar as superfícies verticais de um modelo sólido.
No diálogo Nova Figura:
- Selecione o tipo de figura 2 eixos, marque Extrair com FeatureRECOGNITION e clique em Avançar.
- Selecione o sólido e clique em Avançar.

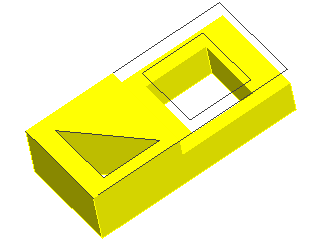

- Geometria é criada a partir das superfícies verticais do sólido como mostrado abaixo. Encadeie as curvas que você deseja utilizar na Figura e complete o assistente.
Figuras 4-eixos podem ser reconhecidas a partir de um conjunto de superfícies guiadas.
No diálogo Nova Figura:
- Selecione o tipo de figura 4 eixos, marque Extrair com FeatureRECOGNITION e clique em Avançar.
- Selecione a curva de fronteira no diálogo Fronteiras de superfície e então complete o assistente.
