Para criar uma linha de seção com desvio:
- Clique na guia Draft > painel Vista > Seção.
- Clique em OK na caixa de diálogo Informação para exibir a barra de ferramentas Linha de Seção:
- Escolha o modo de criação da linha de seção:
- Selecione o botão Ativar reconhecimento de figura
para criar uma linha de seção através de figuras. - Cancele a seleção do botão Ativar reconhecimento de figura
para criar uma linha de seção através de pontos.
Você pode criar uma linha de seção com desvio para incluir figuras, pontos ou uma combinação de ambos.
- Selecione o botão Ativar reconhecimento de figura

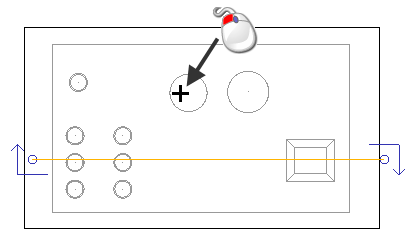

- Clique para criar um ponto ou clique em uma figura na vista para criar uma linha de seção:
- Clique em outra figura ou crie outro ponto para criar um passo na linha de seção:

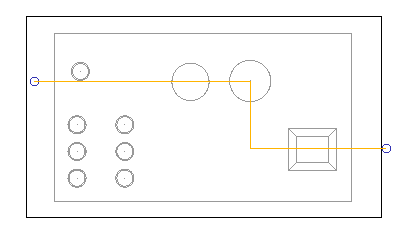

A linha de seção é desenhada e passa automaticamente por cada figura ou ponto selecionado:
- Continue clicando em outras figuras ou pontos conforme necessário para criar a linha de seção com desvio.
- Clique em

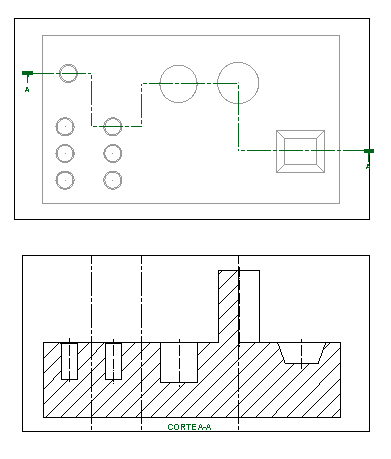

para aceitar as alterações e feche a barra de ferramentas. A criação da vista de corte é iniciada automaticamente, permitindo que você posicione a vista de corte no desenho, como mostrado no exemplo abaixo:
