Utilize esta opção para aplicar sombreamento de espessura ao seu modelo. O Sombreamento de espessura permite visualizar a espessura dos sólidos. Isso é útil na identificação de regiões finas de um modelo.

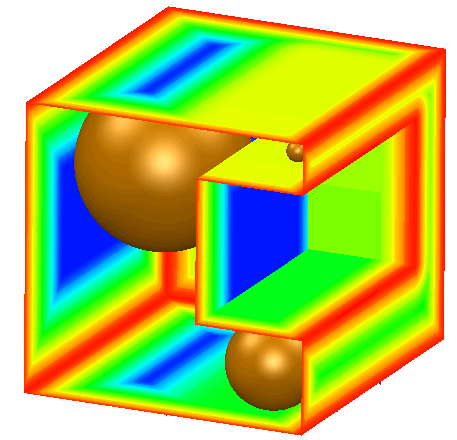

A espessura é medida por uma esfera dentro do sólido. Essa esfera apresenta o maior tamanho possível sem atravessar nenhuma superfície. Ao rolar dentro do sólido, a esfera aumenta ou diminui conforme necessário para preencher o espaço disponível. A face frontal do modelo abaixo foi cortada para mostrar a esfera de medição rolando dentro do sólido.
Para utilizar Sombreamento de espessura:
- Selecione o modelo de sólido.
- Clique na guia Visualização > painel Sombreamento > Espessura.
Haverá uma pausa enquanto as espessuras são calculadas; o tempo gasto dependerá do tamanho do modelo.
- Utilize a caixa de diálogo Escala de Cor de Espessura para reescalar dinamicamente a cor em que as espessuras são exibidas:
- Espessura Máxima — Regiões do modelo mais espessas que o valor mostrado nessa caixa são exibidas em azul. Se você ajustar esse valor usando a barra deslizante, a cor do modelo será alterada.
- Espessura Mínima — Regiões do modelo mais finas que o valor mostrado nessa caixa são exibidas em vermelho. Se você ajustar esse valor usando a barra deslizante, a cor do modelo será alterada.
Espessuras intermediárias são representadas de acordo com a escala de cor no diálogo.
- Criar Seções — Você pode criar seções dinâmicas em modelo de arames de áreas do modelo.
Antes de criar as seções, certifique-se de que o plano relevante esteja definido. O plano através do qual as seções são criadas é o plano de trabalho ativo (se selecionado) ou, quando você clica no botão Criar Seções, o plano da janela gráfica.
Se você selecionar Criar Seções, será exibida a caixa de diálogo Secionamento dinâmico. A posição da seção pode ser alterada utilizando a barra deslizante no diálogo. No exemplo à direita, o cursor foi configurado a 50%.
A cor exibida em cada ponto da superfície do sólido representa o diâmetro da esfera no momento em que ela toca esse ponto:
