Um plano de trabalho é um objeto gráfico que define um sistema de coordenadas local.
Você pode:
- ter quantos planos de trabalho desejar.
- posicionar planos de trabalho em qualquer parte do modelo.
- rotacionar os eixos de forma a alinhá-los convenientemente com figuras do modelo.

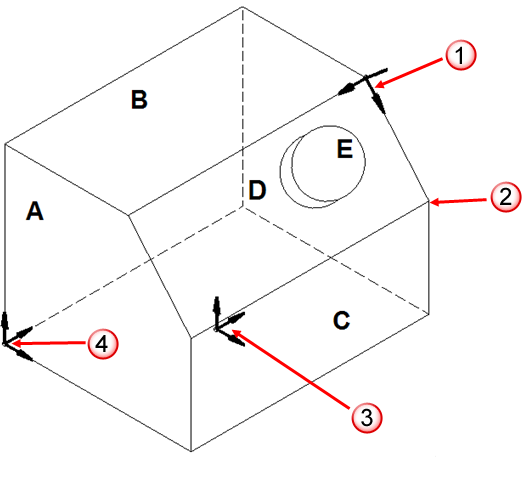

A imagem abaixo mostra um exemplo de um sistema de coordenadas local:
Sistema de coordenadas local (Plano de trabalho). Conveniente para:
- Face D.
- Figura em ângulo E.
Coordenadas locais 20,0,0. Coordenadas globais 437,62.8,28.7
Sistema de coordenadas de área de trabalho global A, B, C.
Sistema de coordenadas local (Plano de trabalho). Ideal para faces A,B,C
Somente um plano de trabalho pode estar ativo de cada vez. Esse plano de trabalho é chamado de plano de trabalho ativo. É mostrado em vermelho no esquema de cores padrão. Planos de trabalho inativos são exibidos em cinza.
Qualquer coordenada especificada se aplica a esse plano de trabalho, não à área de trabalho global. O PowerShape converte os valores locais em valores globais de forma automática e invisível.
Os três eixos de uma área de trabalho listados abaixo definem três planos. Estes são conhecidos como os planos principais:
- o plano XY é determinado pelos eixos X e Y.
- o plano ZX é determinado pelos eixos X e Z.
- o plano YZ é determinado pelos eixos Y e Z.
Os botões do Plano principal
na barra de Status identificam o plano principal da área de trabalho. Isso pode ser visualizado graficamente conforme o eixo do rastreador de rotação é atualizado na janela de modelagem. Ao clicar com o mouse para inserir posições num espaço vazio, as posições são situadas no plano principal.
