Os sólidos podem ser criados por meio da extrusão de um ou vários objetos de texto ou em modelo de arames.
Sólidos de extrusão são editados da mesma forma que sólidos primitivos.
Se desejar cortar sólidos de extrusão em outro sólido, recomendamos que você use o comando Recortar, e não o sólido de extrusão. De modo semelhante, se você pretende criar um postiço adicionando um sólido de extrusão a um sólido existente, recomenda-se utilizar o comando Postiço.
Para criar um sólido de extrusão:
- Selecione os objetos de texto ou em modelo de arames nos quais deseja executar a extrusão.
O exemplo abaixo mostra uma curva composta:
- Selecione guia Sólido > painel Criar > Extrusão.
Se você selecionar um único objeto de texto ou em modelo de arames, a extrusão será realizada para criar um sólido:
Essa operação é semelhante à criação de uma superfície de extrusão; a única diferença é que são adicionadas tampas ao sólido quando o objeto em modelo de arames é plano e fechado.
O sólido é exibido na árvore de figura sólida. Se não houver sólido ativo no seu modelo, este sólido torna-se ativo. Caso contrário, torna-se um sólido inativo.
Se vários objetos de texto ou em modelo de arames forem selecionados, a caixa de diálogo Dimensões de Extrusão será exibida. Utilize essa caixa de diálogo para definir as dimensões dos sólidos de extrusão.
Por exemplo:

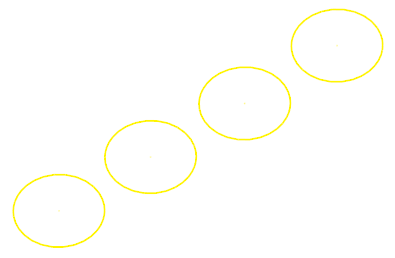

- Selecione os seguintes objetos em arame:

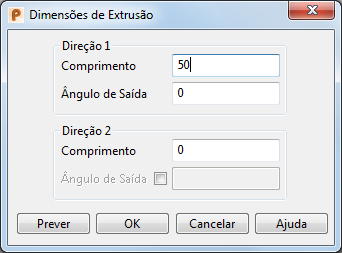

- Insira os seguintes valores para os sólidos de extrusão:
Direção 1 - Comprimento — É o comprimento da extrusão. O Comprimento da extrusão poderá ser zero se a opção Direção 2 - Comprimento for configurada com um valor diferente de zero.
Ângulo de Saída — É o ângulo de saída entre a curva base dos sólidos de extrusão e a curva da outra extremidade. O ângulo é medido a partir do eixo normal até o plano principal ou o plano de melhor ajuste da curva.
Direção 2 - Comprimento — É o comprimento da extrusão abaixo do plano ativo.

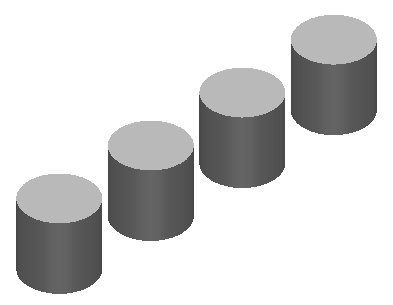

- Clique em Prever para visualizar os sólidos de extrusão:

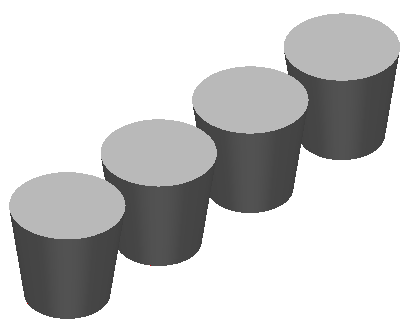

Para atualizar os sólidos, altere os valores de Comprimento e Ângulo de Saída e clique em Prever novamente:
- Clique OK para aceitar a pré-visualização e fechar o diálogo.
- Selecione os seguintes objetos em arame:
