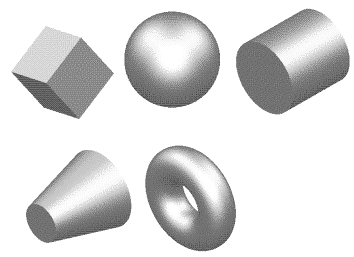

No PowerShape, você pode criar rapidamente sólidos que são definidos por alguns parâmetros simples. Eles são chamados sólidos primitivos e são semelhantes às superfícies primitivas:
Para criar um sólido primitivo:
- Clique na guia Sólido > Painel Criar e selecione o tipo primitivo:
- Cilindro
- Cone
- Esfera
- Toróide
- Mola
- Bloco
- Insira uma posição na tela para criar um sólido primitivo padrão do tipo desejado.
O sólido aparece na árvore de figura sólida como um sólido e a instrumentação torna-se visível.
Se não houver sólido ativo no seu modelo, este sólido torna-se ativo. Caso contrário, torna-se um sólido inativo.
Você pode criar mais sólidos do mesmo tipo inserindo posições adicionais.
Se você desejar criar um sólido primitivo diferente, selecione-o na guia Sólido > painel Criar; o cursor será alterado para indicar o tipo de sólido que será criado.
Para sair da criação de primitivo, clique em
na Barra de Acesso Rápido.
- Se necessário, edite o sólido criado utilizando as alças gráficas. Como alternativa, selecione Modificar no menu de contexto ou clique duas vezes no sólido primitivo e use a Caixa de diálogo Primitivo para editar o sólido.
Como alternativa, especifique as dimensões de um primitivo antes de inserir o ponto de origem utilizando a janela de comando.
Por exemplo, para criar um bloco com origem em 0 0 0, digite o seguinte na janela de comando:
create solid block
length 45
width 67.89
height 43
0 0 0
Se você não especificar uma dimensão, o valor padrão será utilizado.
Você pode especificar as seguintes dimensões utilizando a janela de comando:
raio
width
comprimento
height
minor_radius (raio menor)
major_radius
base_radius
top_radius
Você pode também criar sólidos primitivos a partir de superfícies, por extrusão oucriando revoluções dos arames de itens de texto oupor extrusão de regiões
