Assistente de Molde - Página Definir tamanho do bloco

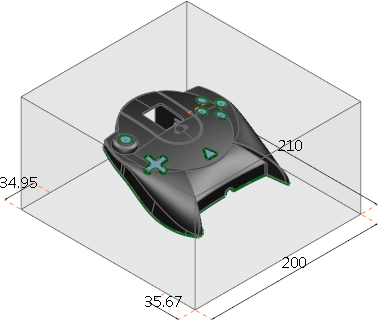

Um bloco é criado automaticamente em torno do objeto selecionado, a menos que você tenha acessado o Assistente de Molde com um bloco já definido. Para especificar o tamanho do bloco, você pode utilizar valores absolutos ou relativos. O assistente mostra uma imagem da peça sombreada e do bloco em modelo de arames. Você também pode rotacionar, aproximar, afastar e arrastar essa imagem utilizando o mouse.

1. Especifique o tamanho do bloco utilizando valores absolutos ou relativos:

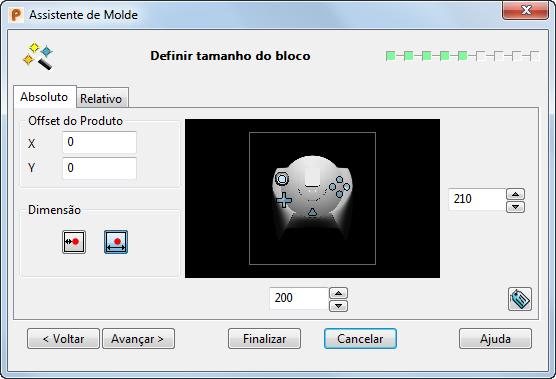

   • Utilize a guia Absoluto para especificar a altura do bloco utilizando valores absolutos:



     Offset do Produto — Insira valores nas caixas de texto X e Y para aplicar offset ao centro do produto a partir do centro do bloco.

     Dimensão

     — Selecione esta opção para definir as dimensões de área mínimas ao inserir valores nas caixas. Essa é a distância mínima entre o produto e o bloco.

     — Selecione esta opção para definir a largura e o comprimento totais do bloco ao inserir valores nas caixas.

     — Utilize as setas nessas caixas para definir a largura e o comprimento do bloco da matriz. Você também pode digitar valores absolutos nas caixas

     — Exiba/oculte rótulos de nome de dimensão do modelo na janela gráfica do PowerShape. As dimensões dinâmicas aparecem do mesmo tamanho na tela, independente do fator de zoom.

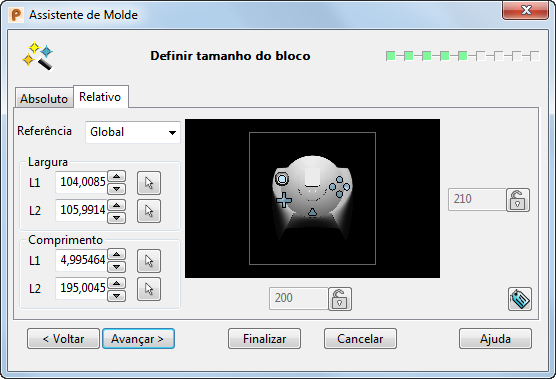

   • Utilize a guia Relativo para especificar a largura e o comprimento do bloco alterando a distância entre um ponto de referência conhecido e uma aresta do bloco:



     Referência — O ponto de referência é marcado com uma estrela amarela. Os pontos de referência disponíveis são os planos de trabalho Global e Ativo, ou o Centro do Produto. Ativo é o ponto de referência padrão.

     Largura

     W1 — A distância entre o ponto de referência e a aresta mais próxima do bloco.

     W2 — A distância entre o ponto de referência e a aresta mais distante do bloco.

     — W1 e W2 podem ser definidos com o mouse. Clique no botão e então utilize o mouse para clicar em pontos em linhas de construção ou outros objetos.

     Comprimento

     L1 — A distância entre o ponto de referência e a aresta mais próxima do bloco.

     L2 — A distância entre o ponto de referência e a aresta mais distante do bloco.

     — L1 e L2 podem ser definidos com o mouse. Clique no botão e então utilize o mouse para clicar em pontos em linhas de construção ou outros objetos.

     — Utilize as setas nas duas caixas para definir a largura e o comprimento do bloco da matriz.

     — O comprimento ou a largura do bloco está travado/travada. Clique neste botão para travar o comprimento ou largura do bloco.

     — O comprimento ou a largura do bloco está travado/travada; portanto, a dimensão travada permanecerá constante, e você poderá alterar a posição do bloco com relação ao produto. Clique neste botão para destravar o comprimento ou largura do bloco.

     — Exiba/oculte rótulos de nome de dimensão do modelo na janela gráfica do PowerShape. Isso substitui a caixa de opção Exibir rótulos de versões anteriores. As dimensões dinâmicas foram modificadas de forma que aparecem do mesmo tamanho, independente do fator de zoom.

2. Clique em Avançar para exibir a página Criar superfície de fechamento e criar a superfície de fechamento. Quaisquer superfícies fornecidas que caiam fora do bloco da matriz serão removidas automaticamente. Se, em um estágio posterior do assistente, você retornar à página Definir tamanho do bloco e alterar a largura, o comprimento ou a origem, as superfícies originais não trimadas serão exibidas.
