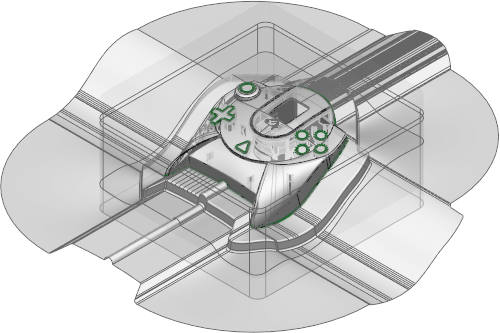

Para usar o Assistente de Molde para criar um molde conforme mostrado abaixo:
- Clique na guia Assistente > painel Divisão de Peças > Molde para iniciar o Assistente de Molde.
- Use a primeira página do assistente para selecionar os objetos a serem usados para criar o molde.
- Use a segunda página do assistente para criar e editar as linhas de divisão.
- Use a terceira página do assistente para criar e editar superfícies de preenchimento.
- Use a quarta página do assistente para especificar a contração do produto.
- Use a quinto página do assistente para especificar o tamanho do bloco.
- Use a sexta página do assistente para criar a superfície de divisão.
- Use a sétima página do assistente para especificar as alturas do bloco.
- Use a oitava página do assistente para especificar os tipos de cantos.
- Use a nona página do assistente para simular a abertura do macho/cavidade.
Ao usar o Assistente de Molde:
- Você pode fornecer dois conjuntos de superfícies de divisão ao assistente:
- uma a ser utilizada para o inserto do macho
- uma para a cavidade.
Isso permite que você crie alívio em regiões do molde de forma que a pressão possa ser aumentada em pontos vitais da superfície de fechamento. Para utilizar esta funcionalidade, dois conjuntos de superfícies de fechamento devem ser fornecidos como dois sólidos, caso contrário o assistente irá assumir que você possui apenas um conjunto de superfícies.
Se você fornecer uma mistura de sólidos e superfícies, o assistente assume que as superfícies são comuns a ambos os insertos. Sólidos serão analisados a fim de verificar se formam um par cavidade/macho com outro sólido. Em caso positivo, um dos sólidos será parte da superfície de fechamento do macho e o outro sólido será parte da superfície de fechamento da cavidade. Se um sólido de superfície de fechamento não tiver um par, assume-se que seja comum a ambos os insertos.
- Você pode sair do assistente a qualquer hora clicando no botão Finalizar no assistente. Você pode modificar seus dados manualmente e reiniciar o assistente.
- Se você sair do Assistente de Molde sem dividir o molde, as mensagens exibidas refletirão a funcionalidade que você estava usando.
Por exemplo:
- Contração não foi aplicada — se você especificou contrações.
- Superfícies com desvio terão saída gerada como sólidos — se superfícies com desvio foram criadas.
- O Toolmaker somente reconhecerá inserções completas nomeadas como DW_CORE e DW_CAVITY se o Assistente de Molde tiver sido executado de dentro do Toolmaker.
É possível selecionar os objetos que o assistente já criou e executar novamente o assistente.
- Você pode clicar no botão Voltar em qualquer passo do Assistente (exceto pela página final) para editar configurações em passos anteriores.
