Você pode simular a abertura e o fechamento de uma ferramenta de molde utilizando o Toolmaker:
Para abrir e fechar o molde:
- Clique em Assistente > painel Modo > Toolmaker Ativo/Inativo para executar o Toolmaker.
- Clique na guia Assistente > Modificar Moldes > Simulação.

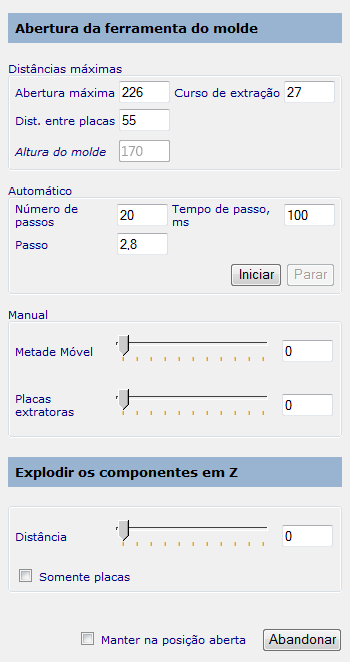

- Utilize as opções da caixa de diálogo Abertura da ferramenta de molde para definir o modo como o molde é aberto e fechado:
Distâncias máximas — Define os valores das distâncias máximas. Essas distâncias são utilizadas para simular a abertura e o fechamento da ferramenta de molde:

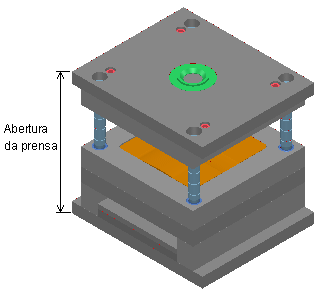

- Abertura máxima — Máximo espaço disponível em que o molde pode ser aberto.
A distância máxima entre placas é calculada a partir deste valor. Se este valor for alterado, a distância máxima entre placas também muda.

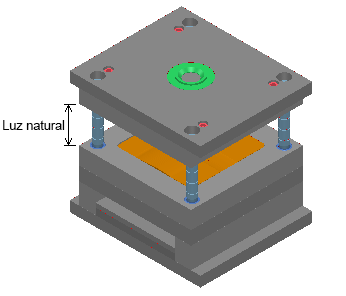

- Dist. entre placas — Abertura máxima entre as placas macho e cavidade.
A peça sai do molde a partir desta abertura. A abertura é medida subtraindo a distância de abertura máxima da altura do molde. Se este valor for alterado, a distância máxima de abertura também muda.
- Curso de extração — Distância máxima pela qual a placa extratora é movida.
- Altura do molde — A altura do molde.
Automático — Configura os valores para a abertura e o fechamento automáticos da ferramenta de molde:
- Número de passos — Número de passos necessários para que a distância máxima entre as placas seja alcançada. Se for alterado, o tamanho do passo também muda.
- Passo — O tamanho de cada passo. Se você ajustar este valor, o Número de passos será atualizado.
- Tempo de passo — Tempo para cada movimento de passo.
- Iniciar — Inicia a abertura e o fechamento da ferramenta de molde.
- Parar — Interrompe a abertura e o fechamento automáticos da ferramenta de molde.
Abertura manual — Configura as distâncias para a abertura manual da ferramenta de molde:
- Metade móvel — A metade móvel é aberta pela distância especificada. Especifique um valor utilizando a barra deslizante ou inserindo um valor. A distância máxima é definida pela distância entre as placas.
- Placas extratoras — As placas extratoras são movidas para a distância especificada. Especifique um valor utilizando a barra deslizante ou inserindo um valor. A distância máxima é definida pela distância entre as placas.
Explodir os componentes em Z — Os componentes da ferramenta de molde são posicionados separados pela distância especificada:
- Distância — Define a distância.

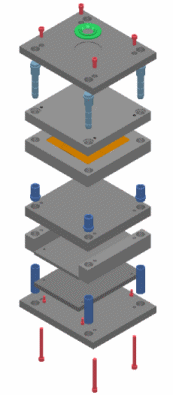

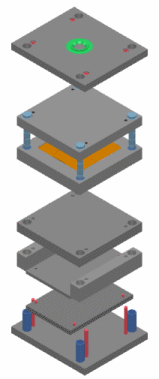

- Somente placas — Se esta opção for selecionada, as placas serão reposicionadas, e todos os outros componentes permanecerão anexados às suas placas correspondentes.
Se esta opção não for selecionada, todos os componentes serão reposicionados.
Manter na posição aberta — Quando você clica em Abandonar, o molde permanece aberto com as distâncias atualmente configuradas. Isso é útil para criar desenhos em porta-moldes abertos.
- Abertura máxima — Máximo espaço disponível em que o molde pode ser aberto.
- Para fechar o molde novamente após sair da Abertura da ferramenta de molde, retorne a esta página clicando na guia Assistente > Modificar Moldes > Simulação.
