É possível gerar uma superfície a partir de remendos; as áreas entre as curvas lateral e longitudinal. Utilize esta opção para inserir pontos, que as interseções de laterais e longitudinais, para definir os remendos. Esses remendos são usados para definir e criar uma superfície.
Para criar uma superfície a partir de remendos:
- Clique na guia Superfície > painel Criar > De Remendos.

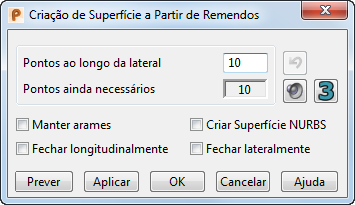

O diálogo Criação de Superfície a Partir de Remendos é exibido:
- Insira o número de Pontos ao longo da lateral que você deseja utilizar para especificar a curva lateral.
- Crie os pontos que representam a primeira lateral.
É possível clicar na janela gráfica ou adquirir dados de ponto utilizando um apalpador.
A caixa de texto Pontos ainda necessários exibe o número de pontos necessários para completar a curva lateral atual; o número é reduzido a cada vez que você insere um ponto.
- Crie os pontos que representam a segunda lateral. A superfície é gerada entre as duas laterais.
É possível criar várias laterais, alterando o número dos pontos em cada lateral se necessário.
Use as outras opções na caixa de diálogo, conforme necessário:
— Desfazer o último ponto inserido.
— Utilize estes botões para ativar e desativar o som sonoro.
— Exibe uma janela que mostra o número de pontos necessários para completar a curva lateral atual.
- Manter arames — Mantém o modelo de arames quando a caixa de diálogo é concluída. Desmarque a caixa de seleção para exibir somente a superfície.
- Criar superfície NURBS — Cria uma superfície NURBS em vez de uma power surface.
- Fechar longitudinalmente — Fecha as curvas longitudinalmente ao criar a superfície.
- Fechar lateralmente — Fecha as curvas lateralmente ao criar a superfície.
- Prever — Exibe uma pré-visualização da superfície que foi criada.
- Aplicar— Clique para aplicar as alterações sem fechar a caixa de diálogo. A superfície é criada e outra superfície pode ser criada na mesma sessão.
- Clique em OK para salvar as alterações e fechar a caixa de diálogo.
