Um arco de fillet é editado exatamente da mesma maneira que outros arcos, com a diferença de que os resultados das edições afetam os dois objetos a partir dos quais ele foi criado. Isto porque o arco de fillet é dependente dos dois objetos.
Dependências são relações criadas entre objetos. Se você editar um objeto, qualquer outro objeto dependente dele será automaticamente atualizado. Certas edições quebram dependências entre objetos.
Para editar um arco de fillet:
- Selecione um arco de fillet.

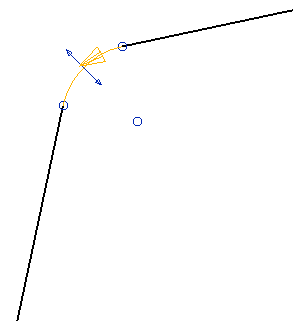

O arco de fillet é realçado, e as alças gráficas são exibidas:

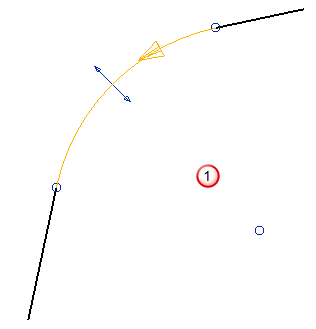

- Edite o raio do arco de fillet arrastando as alças gráficas de seta.

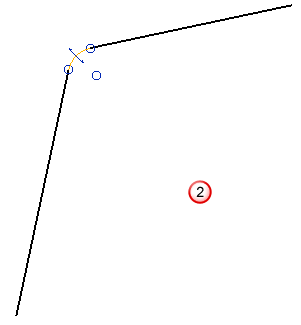

As duas linhas de cada lado podem ser trimadas
ou estendidas
para ajustarem-se ao arco de fillet:
- Clique e arraste para mover a posição de uma das linhas.
O arco e a outra linha também são atualizados:

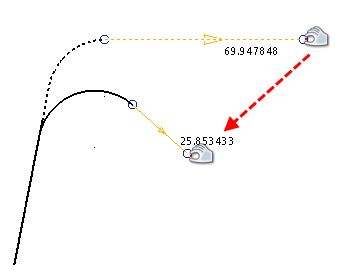

- Clique e arraste para mover a posição de um dos pontos finais das linhas.
O arco e a outra linha também são atualizados:

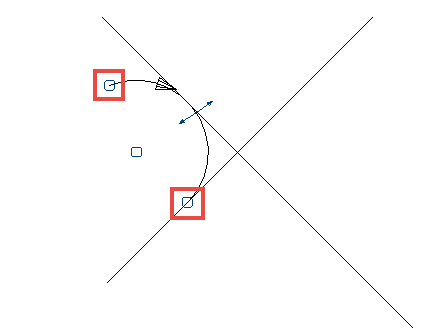

- Clique e arraste as alças gráficas nas posições iniciais ou finais do arco de fillet.
Isso desfaz as dependências, e as linhas retornam aos seus comprimentos originais:

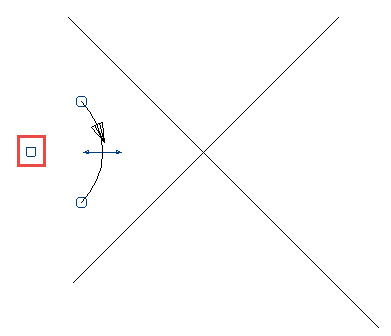

- Clique e arraste a alça gráfica para editar o centro do arco de fillet.
Isso desfaz as dependências, e as linhas retornam aos seus comprimentos originais:
