Criando um arco de fillet

Um arco de fillet é um arco criado entre dois objetos de forma que as tangentes do arco se ajustem a ambos os objetos.

Você também pode criar arcos de fillet em curvas compostas onde duas linhas se encontram.

Para criar um arco de fillet entre dois objetos:

1. Crie dois objetos entre os quais você deseja criar um arco de fillet.

   Os dois objetos podem ser os seguintes:

   • duas linhas
   • dois arcos
   • um arco e uma linha.

   Suponha que tenhamos as seguintes linhas.



2. Clique na guia Arames > painel Criar > Fillet > Arco de Fillet para um arco de fillet trimado ou Arco de Fillet não Trimado para um arco de fillet não trimado.

   A opção Arco de Fillet trima as linhas originais para deixar somente o fillet novo. A opção Arco de Fillet Não Trimado deixa as linhas originais intactas.

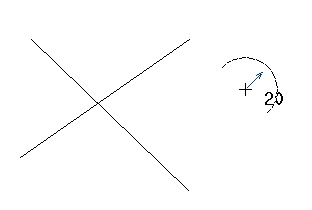

   Note que o cursor do mouse foi alterado para um arco com um valor associado e uma seta. O valor associado é o valor padrão do raio:



   Para alterar o raio padrão durante a criação do arco de fillet, digite o comando de raio r diretamente na janela gráfica, seguido pelo novo valor. Por exemplo:

   r 50

   Pressione Enter.

   O novo valor de raio torna-se o valor de raio padrão e está agora associado ao cursor. Você também pode alterar o valor do raio padrão utilizando a página Arcos do diálogo Opções.

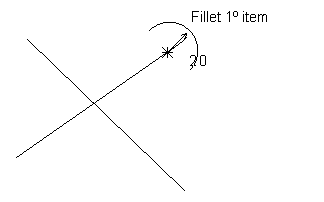

   Se você movimentar o cursor sobre um objeto apropriado, o cursor inteligente mostra que você pode selecionar esse objeto como o primeiro item:



3. Selecione um objeto e então o outro.

   Para duas linhas que se cruzam, há quatro soluções de arco fillet como mostrado abaixo. Portanto, a posição em que você seleciona as linhas é importante.



   Certifique-se de selecionar as linhas do mesmo lado da interseção onde você deseja que o arco de fillet seja posicionado.

   Suponha que quiséssemos o seguinte arco de fillet (trimado):



   Podemos selecionar as duas linhas em qualquer lugar como mostrado abaixo:



Nota: Uma vez selecionada a primeira linha, quando você segura o cursor sobre a segunda linha, um arco de fillet é exibido mostrando onde ele será criado. Você também é informado de que essa linha pode ser selecionada como a segunda linha.

Nota: Existem dependências entre os dois objetos e o arco de fillet. Se você editar qualquer um dos três objetos, os outros dois serão atualizados.

Arcos de fillet são adicionados a curvas compostas onde duas linhas se encontram. Esses arcos de fillet tornam-se parte da curva composta.

Para criar um arco de fillet em curvas compostas:

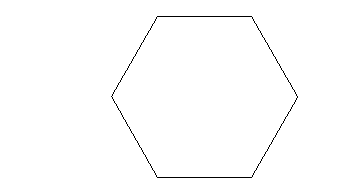

1. Crie uma curva composta, por exemplo:



2. Clique na guia Arames > painel Criar > Fillet > Arco de Fillet para um arco de fillet trimado ou Arco de Fillet Não Trimado para um arco de fillet não trimado.

   Note que o cursor muda para um arco com um valor associado e uma seta. O valor associado é o valor padrão do raio. Altere o tipo de raio padrão como descrito acima.

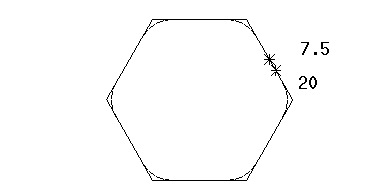

   Quando você segura o mouse sobre a curva composta, o cursor inteligente mostra onde os novos arcos de fillet serão posicionados (veja figura abaixo):

   Nota: Na figura abaixo, 20 é o valor do raio padrão e 7.5 é a distância de grade a partir do ponto chave mais próximo na curva composta.



3. Selecione a curva composta.

   Se duas linhas se encontram em algum lugar na curva composta, um arco de fillet é adicionado.

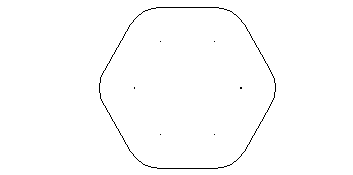

   No nosso exemplo, seis arcos de fillet são adicionados à nossa curva composta:



   Os arcos de fillet são editados como parte da curva composta.
