O que é uma superfície fillet?

Um fillet é o arredondamento de canto interno ou externo que é formado pela interseção de duas superfícies. O PowerShape pode produzir uma superfície fillet de raio constante entre qualquer par de superfícies que fazem interseção.

Uma superfície fillet típica entre duas superfícies que se intersecionam.

Nota: Um fillet de raio constante pode portanto ser usinado num único passo utilizando uma ferramenta esférica com o mesmo raio.

Nota: Uma superfície fillet segue ambas as superfícies exatamente (dentro da tolerância), mesmo que cada uma delas seja duplamente curvada (veja a figura abaixo).

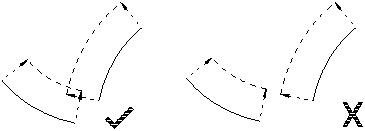

Você pode produzir um fillet quando duas superfícies não fazem interseção. A única condição é que, se deslocadas pelo raio do fillet, elas se cruzariam:

Nos pontos em que duas superfícies são divergentes, o fillet é produzido entre as partes das superfícies que se cruzam quando deslocadas pelo raio de fillet:

Outros fillets deste tipo são mostradas abaixo:

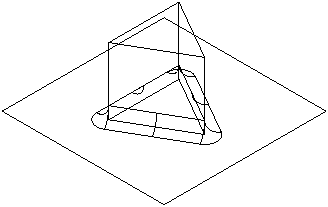

Se a linha de interseção entre superfícies apresentar descontinuidades (por exemplo, como resultado de cantos pontiagudos, ou porque alguns dos raios internos são menores que o raio do fillet), o PowerShape construirá uma série de fillets a partir de cada parte contínua da linha. Por exemplo, o fillet ilustrado abaixo incorpora seis superfícies fillet separadas, uma para cada canto e uma para cada lado, para criar uma única superfície fillet:

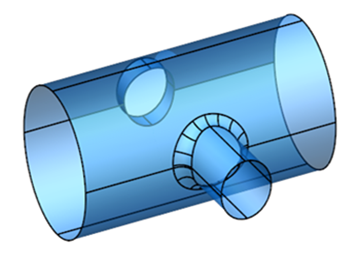

Um fillet de raio variável pode ser criado com valores diferentes de raio em pontos especificados:

Como você pode notar, o fillet de raio variável produz um bom resultado aqui. Um fillet constante teria permitido apenas que o menor raio fosse utilizado ao longo de todo o comprimento do fillet, mas aqui especificamos um raio maior de um lado para melhorar a resistência e evitar um batimento do fillet no lado mais estreito.
