Use as opções na guia Editar > painel Alinhar para especificar o alinhamento de objetos em um modelo, a colocação das curvas ou para esticar objetos de modelo de arames.

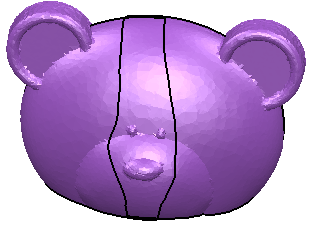

Para alinhar objetos aproximadamente em um modelo:

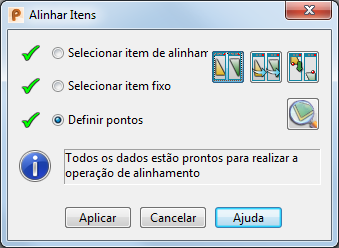

- Clique na guia Editar > painel Alinhar > Itens para exibir o diálogo Alinhar itens:

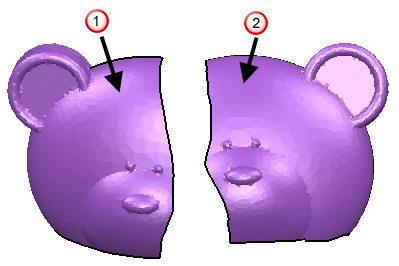

- Selecione o objeto de alinhamento
. O objeto de alinhamento é o objeto que é movido.
- Selecione o objeto fixo
. O objeto fixo não é movido.
Se necessário, você pode dividir os itens em vistas separadas clicando no botão Tela dividida
. Esse botão somente está disponível quando você tiver selecionado os itens de alinhamento e fixo.
Clicar no botão Tela dividida habilita os seguintes botões no diálogo:
|
|
Associar vistas — Clique nesse botão para associar as vistas Item de Alinhamento e Item Fixo. Você pode arrastar, rotacionar, aproximar e afastar as vistas ao mesmo tempo enquanto estiverem associadas. Esse botão somente está disponível quando você estiver utilizando tela dividida. |
|
|
Corresponder vistas — Clique neste botão para arrastar e escalar a vista de alinhamento para corresponder à vista fixa. Esse botão somente está disponível quando você estiver utilizando tela dividida. |
|
|
Prever — Clique nesse botão para exibir uma pré-visualização do alinhamento num única vista. Esse botão somente está disponível quando todos os pontos de alinhamento estão definidos. |

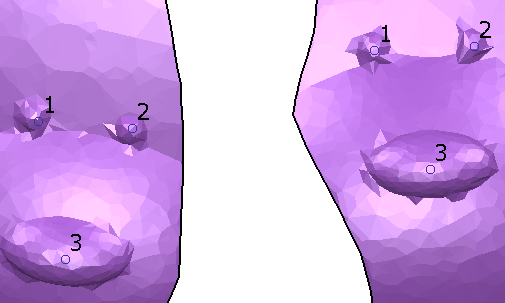

- Selecione pontos nos objetos de alinhamento e referência para definir conjuntos de pontos. Você deve definir ao menos três conjuntos de pontos. O painel de informações indica que você possui pontos suficientes selecionados.
Selecione pontos de uma das seguintes maneiras:
- todos os pontos no objeto de alinhamento seguidos por todos os pontos no objeto de referência.
- pares de pontos, um no objeto de alinhamento e um no objeto de referência.
- Ajuste a seleção de ponto conforme apropriado. Você pode apagar pontos de alinhamento existentes clicando nos mesmos.
O cursor muda para
para indicar se encontra sobre um ponto que pode ser apagado.
- Clique em Aplicar. O objeto de alinhamento será movido de forma que os pontos selecionados estejam alinhados.
Continue a selecionar objetos e pontos para ajustar o alinhamento conforme necessário.
- Clique em Cancelar para aceitar alterações aplicadas e fechar o diálogo.
Nota: Quando você tiver alinhado aproximadamente os itens em um modelo, poderá realizar um alinhamento mais precisos usando a opção Melhor Ajuste.
