A opção Posicionar posiciona uma curva entre dois pontos em um único objeto ou em objetos separados. A curva é copiada de um item em arames selecionado.
Para posicionar modelo de arames entre dois pontos:
- Clique na guia Editar > painel Alinhar > Posicionar.

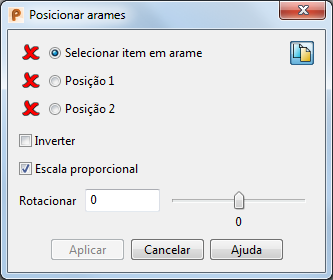

Dois pontos são exibidos no modelo de arames selecionado e o diálogo Posicionar curva é exibido.
- Selecione o item em arames que você deseja posicionar:
Você pode utilizar qualquer linha ou curva aberta.
- Selecione Posição 1; a primeira posição em um objeto onde você deseja que a nova curva toque:
- Selecione Posição 2; a segunda posição em um objeto onde você deseja que a nova curva toque:
- Utilize as outras opções para ajustar a posição da curva:
- Selecione Inverter curva para inverter a nova curva.
- Selecione Manter para manter o modelo de arames original. Desmarque para apagaro modelo de arames original.
- Selecione Escala proporcional para redimensionar a nova curva mantendo a relação entre largura e altura.
- Rotacionar permite especificar um ângulo de rotação ou utilizar a barra deslizante para rotacionar a nova curva. A curva é rotacionada entre os dois pontos.
O exemplo abaixo mostra a curva rotacionada em -90
.
- Clique em Aplicar para criar a nova curva com as opções especificadas.
