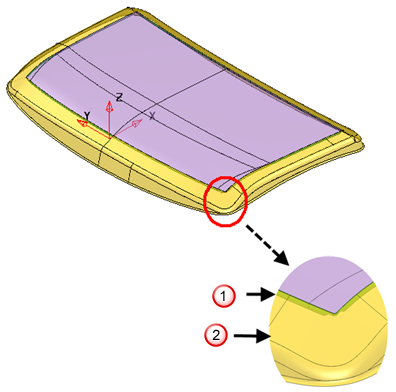

Uma Linha de Trimagem é uma curva que representa o volume achatado de uma peça de flange antes de ela ser formada. A peça é desdobrada passo a passo para produzir um padrão achatado que define seu perímetro. A curva é então projetada para uma superfície de anexo. Isso é útil ao cortar peças de flange de chapas de metal, que então serão dobradas em uma forma ou orientação final.
Nota: A disponibilidade dessa função depende do tipo de licença.
Para criar uma Linha de Trimagem:
- Crie um superfície de anexo.
Nota: Consulte a seção Modelagem de superfície para obter mais informações.
- Clique na guia Modelo de Arame > painel Da Seleção > Wrap > Linha de Trimagem.

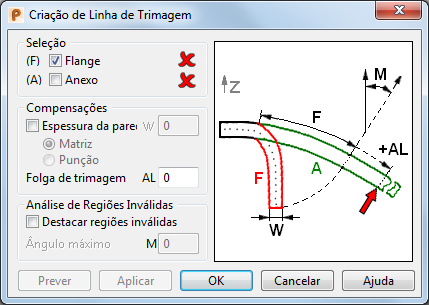

O diálogo Criação da Linha de Trimagem é exibido:
- Utilize as opções no diálogo para criar a linha de trimagem:
Seleção
Compensações
Os valores definidos nessa seção são incorporados no cálculo da linha de trimagem:
- Espessura da parede — Especifica a espessura da flange. Selecione essa opção para usar a espessura (W) ao calcular a linha de trimagem.
- Molde — Selecione essa opção para aplicar a espessura de parede ao criar um molde.
- Perfuração — Selecione essa opção para aplicar a espessura de parede ao criar uma perfuração.
- Folga de Trimagem — Folga adicional a fim de assegurar que haja metal suficiente para criar a superfície de flange necessária.
Análise de regiões inválidas
- Realçar regiões inválidas — Selecione essa opção para realçar linhas de trimagem que estão em uma inclinação muito íngreme. A inclinação da superfície de anexo onde a Linha de trimagem é criada deve ser o mais suave possível.
- Máximo de ângulo válido — Se a opção Realçar regiões inválidas estiver selecionada, você poderá inserir um ângulo. Qualquer Linha de Trimagem em um inclinação mais íngreme que esse ângulo será realçada.
- Clique em OK para criar a linha de trimagem e fechar o diálogo.
