Guia Interseção

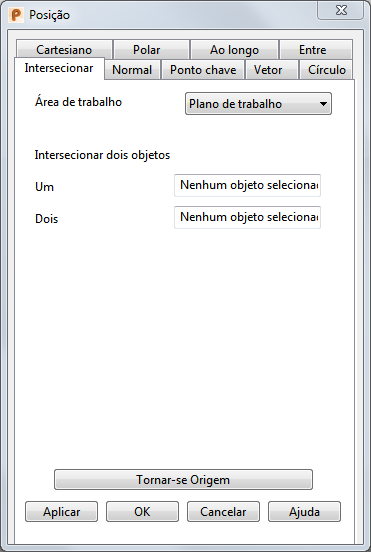

Use a guia Interseção da caixa de diálogo Posição para localizar a posição onde dois objetos se intersecionam.

Dica: Você pode selecionar curvas compostas enquanto utiliza a página Intersecionar do diálogo Posição:

Área de Trabalho — Selecione a área de trabalho em que você está trabalhando. As opções disponíveis são:

• Relativo — A posição sendo definida é relativa a outra posição que se torna a origem da área de trabalho. As posições são alinhadas com o plano de trabalho ativo ou com a área de trabalho global se nenhum plano de trabalho estiver ativo.

  Modo Relativo não está sempre disponível pois pode não haver uma coordenada relativa apropriada. Nesse caso, selecione uma posição adequada (como a interseção de duas linhas) e a torne a origem de uma área de trabalho relativa com a opção Tornar-se Origem.

• Plano de trabalho — A posição sendo definida é relativa ao plano de trabalho ativo caso um exista.
• Absoluto — A posição sendo definida é relativa ao sistema de coordenadas global.
  Nota: Caso itens estejam travados, as travas são descartadas quando você seleciona uma área de trabalho diferente.

Selecione dois objetos no modelo para encontrar a interseção. Os nomes dos objetos selecionados são exibidos nas seguintes opções:

• Um — O nome de um dos objetos selecionados é exibido.
• Dois — O nome do outro objeto selecionado é exibido.

Para encontrar interseções, o PowerShape faz o seguinte:

• Se as posições não se encontram em qualquer um dos dois objetos, os objetos são estendidos.
• Linhas são tratadas como se tivessem comprimento infinito.

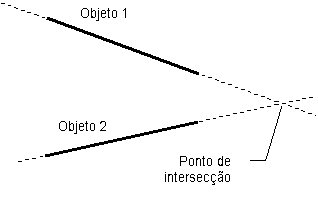

  O ponto de interseção de duas linhas que não se cruzam é mostrado abaixo.



• Arcos são tratados como círculos completos.
• Caso existam duas possíveis interseções, a posição de interseção é a mais próxima do último clique com o mouse.

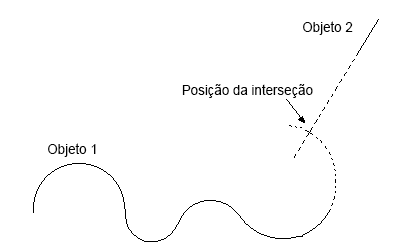

• Curvas são estendidas mantendo a curvatura no ponto final.



Tornar-se origem — Clique nesse botão para posicionar a origem nas coordenadas especificadas na caixa de diálogo. Quaisquer coordenadas relativas são medidas a partir desta origem.

Aplicar — Insere a posição. Caso a operação atual permita pontos múltiplos, o diálogo permanece na tela para que você insira mais pontos. Caso contrário, a caixa de diálogo será fechada.

OK — Insere a posição e fecha a caixa de diálogo.

Cancelar — Aborta a entrada de posição.
