Com o componente fonte em exibição:
- Clique na guia Assistente > painel Modificar Moldes > Componente.
- Na caixa de diálogo Selecionar um componente, clique em Adicionar novo componente.
- Selecione o seguinte:
- Componente fonte no modelo.
- Pasta de destino.
- Clique em Usar selecionado.

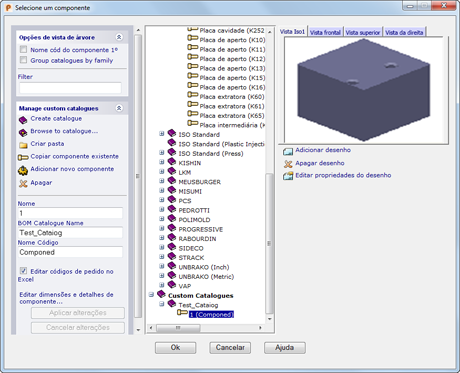

- Clique em Adicionar para adicionar o componente ao catálogo personalizado. O diálogo é atualizado para exibir o componente:
- Clique em Editar dimensões e detalhes do componente para exibir a planilha MS Excel para o componente.
- Modifique o nome e as dimensões na planilha conforme desejar. Retorne para o PowerShape.
- Clique em Aplicar alterações para:
- Atualizar a árvore Catálogos Personalizados para refletir qualquer alteração no nome do componente.
- Fechar a planilha.
- Exibir o componente na janela gráfica do diálogo.
- Utilize as seguintes opções conforme necessário:
- Clique em
para Adicionar desenho. Selecione a ilustração desejada no diálogo Selecionar um Desenho. A ilustração selecionada é adicionada a uma guia Draft.
- Para apagar uma guia, selecione-a e clique em
para Apagar o desenho.
- Para alterar o título de uma guia, selecione a guia e clique em Editar propriedades do desenho. Acesse a nova guia Título e clique OK (imediatamente abaixo de Título) para alterar a guia.
- Clique em
- Adicione mais componentes definidos pelo usuário conforme desejar.
- Depois de adicionar todos os componentes no catálogo, clique em OK para concluir.
Pré-visualização de um componente modelado pelo usuário
Qualquer componente personalizado modelado pelo usuário e adicionado a um catálogo personalizado exibe uma pré-visualização quando selecionado no catálogo.
A pré-visualização reflete a geometria do componente armazenado na árvore de sólido.

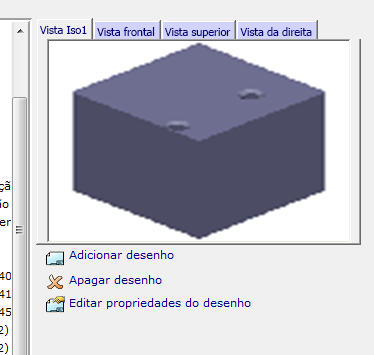

O exemplo a seguir mostra a pré-visualização gerada se você tiver criado um componente personalizado onde a profundidade do furo é maior que a dimensão do bloco.
Se necessário, você pode modificar a geometria do componente e criar um novo componente a partir da geometria modificada.
