Diálogo Opções da Superfície a partir de seção e dois caminhos

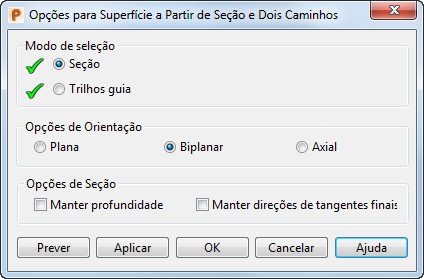

Se você clicar em Avançado no diálogo Criador de Superfície ao criar uma superfície usando a opção Dois caminhos, o diálogoOpções da Superfície a partir de seção e dois caminhos será exibido. Utilize essa caixa de diálogo para especificar as opções de criação avançada.

• Modo de Seleção
  • Seleção — Selecione um objeto em modelo de arames para a seção.
  • Trilhos guia — Selecione dois objetos em modelo de arames para os trilhos.



• Guia de Opções — Selecione uma das opções a seguir:
  • Plano
  • Biplanar
  • Axial

  Na maioria dos casos, a opção padrão deve fornecer o resultado correto. Se você clicar em Prever e a superfície resultante não for a esperada, utilize uma das outras opções.

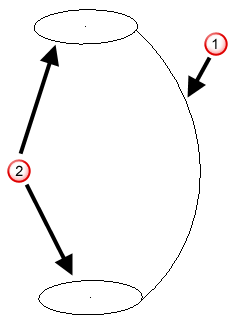

  O exemplo acima produz as seguintes superfícies:

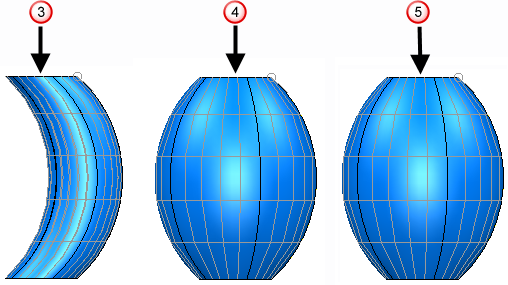

  Opção planar

  Opção biplanar

  Opção axial



  Os resultados para Axial e Biplanar parecem os mesmos.

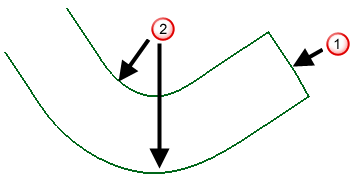

  O exemplo a seguir:

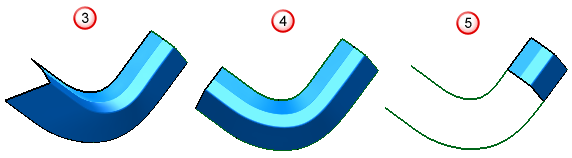

  produz as seguintes superfícies:



  As três opções produzem três resultados diferentes.

• Opções de Seção — Essas opções permitem aplicar critérios diferentes para a seção que é utilizada para criar a superfície.

  O exemplo a seguir mostra que se as duas opções estiverem desmarcadas, a altura do perfil irá aumentar ao longo do comprimento dos trilhos guia:

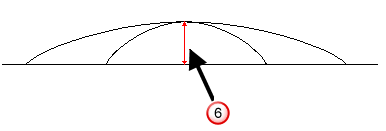

  • Manter Profundidade — A altura do perfil será mantida ao longo do comprimento dos trilhos guia. Na imagem abaixo, indica a profundidade:



    O exemplo abaixo ilustra a superfície que será produzida se a opção Manter Profundidade for utilizada.



  • Manter Direções de Tangentes Finais — O ângulo entre a tangente do trilho guia e a superfície é mantido ao longo do comprimento dos trilhos guia. Para utilizar essa opção, é preciso que exista pelo menos um ponto no perfil. Um exemplo é mostrado abaixo:



    Ângulo tangente na interseção do perfil com a curva diretriz.

    Curva-diretriz.

    Ângulo tangente na interseção da superfície com a curva diretriz.

    O exemplo abaixo ilustra a superfície que será produzida se a opção Manter Direções de Tangentes Finais for utilizada.



    Você pode selecionar Manter profundidade e Manter direções de tangentes finais ao mesmo tempo. O exemplo abaixo ilustra a superfície que será produzida se ambas as opções forem selecionadas.



• Prever — Exibe a superfície criada utilizando as configurações atuais no diálogo. Você pode continuar a alterar as configurações no diálogo até que esteja satisfeito com a superfície pré-visualizada.
• Aplicar — Salva a superfície. O diálogo permanece na tela para que você selecione mais objetos em arames e continue a criação de superfícies.
