Figuras definidas pelos usuários podem ser utilizadas para criar uma figura sólida a partir das faces de um sólido. Esta figura é incluída na árvore de figuras sólidas e pode ser omitida/exibida e renomeada. Você também pode usar Restrições de Escala com figuras definidas pelo usuário.
Para criar uma figura definida pelo usuário:
- Crie um sólido.

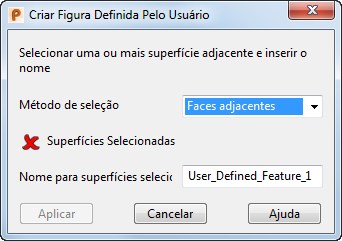

- Clique na guia Sólido > painel Figura > Definido pelo Usuário para exibir o diálogo Criar Figura Definida pelo Usuário:
- Escolha um Método de Seleção na lista suspensa. Selecione entre as seguintes opções:
- Faces Adjacentes
- Faces Côncavas
- Faces Convexas
- Regiões Tangente Contínuas
- Face Única
- Selecione a área (superfícies) do sólido que você deseja transformar em uma figura definida pelo usuário.
- Insira um nome para a figura na caixa de texto Nome para superfícies selecionadas.
- Clique em Aplicar para criar a figura definida pelo usuário a partir das superfícies selecionadas.
