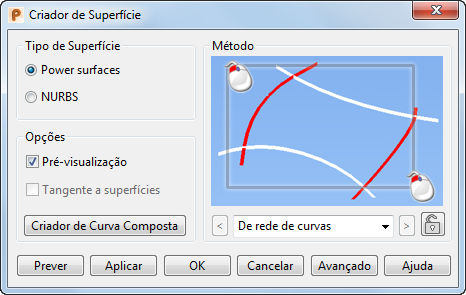

Diálogo Criador de Superfície

O diálogo Criador de Superfície é utilizado para criar uma superfície automaticamente utilizando a melhor solução entre os métodos de criação de superfície disponíveis.

Tipo de Superfície

• Power surfaces — Essa opção é automaticamente selecionada para criar uma power surface a partir dos itens selecionados, com a exceção do método de criação de superfície de Preenchimento que é uma superfície NURBS.

  Se o ajuste de uma superfície de preenchimento estiver fora da tolerância funcional, a palavra Ajuste:- 0.abcd é exibida em vermelho próxima a NURBS. Para alterar o ajuste, clique em Avançado.

• NURBS — Selecione essa opção para criar uma superfície NURBS a partir dos itens selecionados. Essa opção está disponível somente para os métodos de criação De Rede de Curvas e De Curvas Separadas.

Opções

• Pré-Visualização Automática — Selecione para pré-visualizar os resultados do método de criação de superfície automaticamente.
• Tangente a Superfícies — Quando as curvas selecionadas apresentarem dependências, selecione essa opção para criar uma superfície que seja tangente contínua à superfície que a cerca.
Dica: A opção Tangente às Superfícies é lembrada automaticamente para a próxima criação de superfície do mesmo tipo.
• Criador de CurvaComp — Selecione essa opção para exibir a barra de ferramentas Criar Curva Composta e criar curvas compostas dinamicamente:
  1. Utilize a barra de ferramentas Curva Compostapara criar a curva composta.
     Dica: Consulte Criando uma curva composta por traçado na seção Modelagem em arames.
  2. Para criar outra curva composta, mantenha pressionada a tecla Shift e selecione mais objetos de modelo em arames.

  Conforme novas curvas compostas são adicionadas à seleção atual ou à superfície atual, o Criador de Superfície utiliza automaticamente o melhor método de criação de superfície para criar uma nova superfície a partir da nova seleção de itens em modelo de arames.

Método

• — Clique para circular entre os métodos de criação de superfície. Os seguintes métodos de criação de superfície podem ser selecionados:
  • De Rede de Curvas
  • De Curvas Separadas
  • Preenchimento
  • Curva-Diretriz
  • Dois caminhos
  • Plano de Melhor Ajuste
  • De triângulos
  • Rede sobre triângulos
  • Desenvolvível (atualmente em desenvolvimento)

  Caso o método de criação de superfície selecionado automaticamente não seja o desejado, você pode forçar um método diferente selecionando-o na lista suspensa.

  Nota: Uma mensagem de erro é exibida se o método forçado de criação de superfície não for possível para os itens selecionados.
• Clique no botão Travar para definir um método padrão de criação de superfície. Um método travado é sempre utilizado, a menos que esse método não seja aplicável à seleção.
  • Utilizar os botões Anterior ou Próximo irá cancelar a trava quando vários métodos estiverem disponíveis para seleção.
  • Selecionar um método da lista suspensa na área Método irá cancelar a trava se esse método for diferente do método travado.
• Clique em Prever para pré-visualizar os resultados. Você pode efetuar alterações e prevê-las várias vezes.
• Clique em Avançado para exibir a caixa de diálogo Opções para o método de criação da superfície atual.
  Nota: Consulte o tópico sobre cada método de criação para obter detalhes.

  Ao utilizar o método De Rede de Curvas, De Curvas Separadas ou Curva Diretriz, o botão Criar uma guia aparece no diálogo Opções avançadas. Utilize esta opção para criar curvas-diretrizes ao utilizar o Criador de Superfície, como segue:

  1. Clique no botão Criar uma guia. O botão muda para Finalizar a Guia.
  2. Clique nas posições no modelo de arames para criar a nova curva guia. Curvas-diretrizes podem ser posicionadas somente nas curvas primárias de criação do modelo de arames.
  3. Selecione Finalizar a Guia para finalizar a criação da nova curva guia.

     As novas curvas-diretrizes são adicionadas à seleção automaticamente.
