Guia Polar

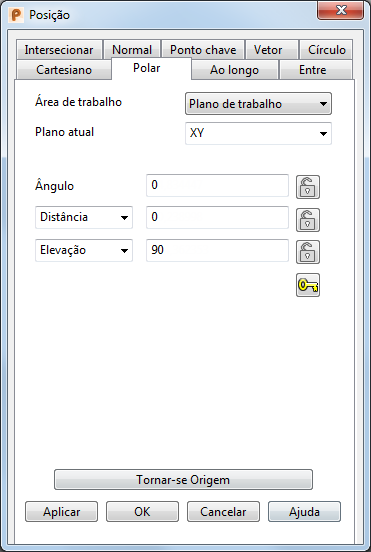

A guia Polar do diálogo Posição é afetada pela configuração Plano atual, que determina como as coordenadas são calculadas a partir das caixas Ângulo e Elevação/Altura.

Clique numa posição na janela gráfica para inserir coordenadas polares no diálogo.

Área de Trabalho — Selecione a área de trabalho em que você está trabalhando. As opções disponíveis são:

• Relativo — A posição sendo definida é relativa a outra posição que se torna a origem da área de trabalho. As posições são alinhadas com o plano de trabalho ativo ou com a área de trabalho global se nenhum plano de trabalho estiver ativo.

  Modo Relativo não está sempre disponível pois pode não haver uma coordenada relativa apropriada. Nesse caso, selecione uma posição adequada (como a interseção entre duas linhas) e a torne a origem de uma área de trabalho relativa com a opção Tornar-se origem.

• Plano de trabalho — A posição sendo definida é relativa ao plano de trabalho ativo caso um exista.
• Absoluto — A posição sendo definida é relativa ao sistema de coordenadas global.
  Nota: Caso itens estejam travados, as travas são descartadas quando você seleciona uma área de trabalho diferente.

Plano atual — Utilize essa lista suspensa para selecionar um dos três planos principais. O plano atual é relativo à opção Área de trabalho selecionada.

Ângulo — Insira o ângulo polar a partir da origem no plano atualmente selecionado na área de trabalho selecionada.

Distância — Selecione uma das seguintes opções na lista suspensa:

• Distância — Insira a distância a partir da origem do plano de trabalho.
• X, Y ou Z — Insira uma distância no eixo no plano ativo atual.

Elevação — Selecione uma das seguintes opções na lista suspensa:

• Elevação — Insira o ângulo de elevação acima do plano ativo a partir da origem da área de trabalho.
• Altura — Insira a distância perpendicular ao plano selecionado. Por exemplo, o componente Z quando o plano XY é selecionado.

Travado e Destravado — Clique para alternar entre Travado e Destravado.Travar um valor assegura que este permanece fixo independente do que aconteça com outros componentes. A trava permanece ativa até que você clique novamente para destravá-la. Quando uma caixa de edição é afetada por uma trava, é escurecida para indicar que não está disponível.

Destravar tudo — Clique nesse botão para destravar todos os valores acima.

Tornar-se origem — Clique nesse botão para posicionar a origem nas coordenadas especificadas na caixa de diálogo. Quaisquer coordenadas relativas são medidas a partir desta origem.

Aplicar — Insere a posição. Caso a operação atual permita pontos múltiplos, o diálogo permanece na tela para que você insira mais pontos. Caso contrário, a caixa de diálogo será fechada.

OK — Insere a posição e fecha a caixa de diálogo.

Cancelar — Aborta a entrada de posição.
