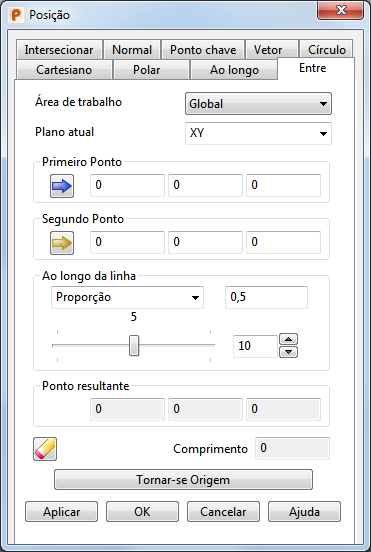

Utilize a guia Entre do diálogo Posição da mesma maneira que a guia Ao longo , mas em vez de utilizar pontos nas extremidades de um objeto, selecione os pontos inicial e final que não precisam estar no mesmo objeto. Isso permite a localização precisa de uma posição entre duas posições conectadas ou não.
Área de Trabalho — Selecione a área de trabalho em que você está trabalhando. As opções disponíveis são:
- Relativo — A posição sendo definida é relativa a outra posição que se torna a origem da área de trabalho. As posições são alinhadas com o plano de trabalho ativo ou com a área de trabalho global se nenhum plano de trabalho estiver ativo.
Modo Relativo não está sempre disponível pois pode não haver uma coordenada relativa apropriada. Nesse caso, selecione uma posição adequada (como a interseção entre duas linhas) e a torne a origem de uma área de trabalho relativa com a opção Tornar-se origem.
- Plano de trabalho — A posição sendo definida é relativa ao plano de trabalho ativo caso um exista.
- Absoluto — A posição sendo definida é relativa ao sistema de coordenadas global.Nota: Caso itens estejam travados, as travas são descartadas quando você seleciona uma área de trabalho diferente.
Plano atual — Utilize essa lista suspensa para selecionar um dos três planos principais. O plano atual é relativo à opção Área de trabalho selecionada.
Clique em duas posições no modelo para inserir os valores para as seguintes opções:
- Primeiro ponto — Exibe as coordenadas do primeiro clique.
- Segundo ponto — Exibe as coordenadas do segundo clique.
Selecione uma das seguintes opções e insira um valor, ou utilize a barra deslizante:
- Proporção — Insira um valor para a distância proporcional a partir do início do objeto. Por exemplo, insira 0.5 para meia distância ou insira 0.25 para um quarto (ou 25%) do caminho a partir do início do objeto.
- Distância — Insira um valor a partir do início do objeto.
- A barra indica a porção a partir do início do objeto. Por padrão, a barra apresenta 10 graduações. Você pode alterar o número de graduações na barra utilizando
. Utilize as setas para selecionar um valor ou digite um valor na caixa.
Ponto resultante — Exibe as coordenadas do valor intermediário conforme definido pelo diálogo.
Restaurar — Clique nesse botão para restaurar os valores na página.
Tornar-se origem — Clique nesse botão para posicionar a origem nas coordenadas especificadas na caixa de diálogo. Quaisquer coordenadas relativas são medidas a partir desta origem.
Aplicar — Insere a posição. Caso a operação atual permita pontos múltiplos, o diálogo permanece na tela para que você insira mais pontos. Caso contrário, a caixa de diálogo será fechada.
OK — Insere a posição e fecha a caixa de diálogo.
Cancelar — Aborta a entrada de posição.
