Trimando um grupo de superfícies e sólidos por um objeto em arames

Você pode trimar um grupo de superfícies e sólidos por um objeto em arames.

Para utilizar um objeto em arames que está na superfície ou no sólido selecionado:

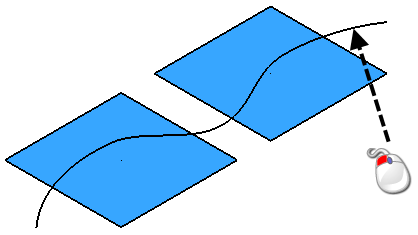

1. Selecione o item em modelo de arames como o objeto cortante:



2. Clique na guia Editar > painel Limitar > Seleção para exibir a barra de ferramentas Trimar.
3. Clique no botão Modo limitar.
4. Para manter uma cópia das superfícies e dos sólidos a serem trimados, selecione o botão Manter original. O botão muda para .
5. Quando trimados, superfícies e sólidos são cortados em duas porções. Para manter ambas as porções dos itens trimados, clique emManter ambos . O botão muda para . Ambas as porções dos sólidos são sempre mantidas.
6. Selecione as superfícies e sólidos que você deseja trimar. As superfícies e sólidos são trimados pelo objeto em arames e fronteiras de trimagem são criadas ao longo destes.

   Utilizando o exemplo acima, selecione as superfícies por caixa.

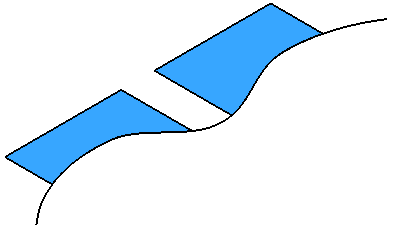

   As superfícies são trimadas como mostrado:



   Se o objeto em arames projetado não encontrar as arestas das superfícies e sólidos, as fronteiras de trimagem são automaticamente estendidas para encontrar as arestas.

7. Caso as superfícies trimadas não sejam as esperadas, clique no botão Próxima solução até que a solução desejada seja exibida.
Dica: Próxima Seleção circula entre as possíveis soluções que as fronteiras de trimagem podem oferecer para as suas superfícies trimadas.

Se o objeto em arames não estiver posicionado nas superfícies e sólidos, é projetado nas superfícies e sólidos e estes são então trimados. Você pode projetar o modelo de arames sobre as superfícies e sólidos ao longo:

• do eixo normal ao plano principal; ou
• da normal da superfície.

Os métodos para as duas projeções são semelhantes, exceto que, no primeiro método, você deve certificar-se de que um dos eixos do espaço de trabalho atual esteja em uma direção adequada para projetar o objeto em arames. Se ele não estiver, adicione um plano de trabalho e oriente o mesmo sob um ângulo adequado.

1. Selecione o objeto em modelo de arames como o objeto cortante.
2. Clique na guia Editar > painel Limitar > Seleção para exibir a barra de ferramentas Trimar.
3. Na barra de ferramentas, clique em uma das opções de projeção:
   • Modo projeção projeta o modelo de arames nas superfícies e sólidos ao longo do eixo normal ao plano principal.
   • Modo de projeção normal à superfície projeta o modelo de arames nas superfícies e sólidos ao longo da normal da superfície.
4. Se você selecionar Modo projeção , altere o plano principal de forma que o eixo ao longo do qual você deseja projetar seja normal ao plano principal.
   Nota: O plano principal é alterado utilizando o seletor na Barra de Status.
5. Para manter uma cópia das superfícies e dos sólidos a serem trimados, selecione o botão Manter original. O botão muda para .
6. Quando trimados, superfícies e sólidos são cortados em duas porções. Para manter ambas as porções dos itens trimados, clique emManter ambos . O botão muda para . Ambas as porções dos sólidos são sempre mantidas.
7. Selecione as superfícies e sólidos que você deseja trimar.

   As superfícies e sólidos são trimados pelo objeto em arames e fronteiras de trimagem são criadas ao longo destes.

   Utilizando o exemplo acima, selecione as superfícies por caixa.

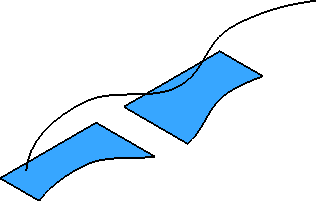

   As superfícies são trimadas como mostrado:



   Nota: Se o objeto em arames projetado não encontrar as arestas das superfícies e sólidos, as fronteiras de trimagem são automaticamente estendidas para encontrar as arestas.
8. Se as superfícies limitadas não são o que você esperava, clique no botão Próxima Solução até obter a solução desejada.
Dica: Próxima Solução circula entre as possíveis soluções fornecidas pelas fronteiras de trimagem nas suas superfícies trimadas.
