Utilize um dos seguintes métodos para editar um desenho:
- Clique duas vezes no desenho para exibir o diálogo Editar Desenho.
- Clique com o botão direito em uma área vazia no desenho para exibir o menu de contexto Desenho. O menu de contexto contém opções padrão como selecionar, copiar, colar e apagar, bem como a seguir:
Nota: Se você tentar apagar geometria de modelo numa vista de desenho, a geometria é ocultada da vista em vez de ser apagada do modelo.
Colar Especial — Associa a geometria copiada ao cursor e não cola até que você clique na posição desejada.
Converter — Exibe o diálogo Converter Desenho . Essa opção exporta uma representação em modelo de arames 2D de um desenho para uma vista ou outro desenho. O desenho pode ser convertido para um modelo aberto ou um novo modelo. Utilizar essa opção é a alternativa preferencial ao converter vistas em desenhos dentro de um modelo. Especifique as configurações para Converter na página Drafting > Vistas > Geral do diálogo Opções.
Atualizar — Atualiza as vistas desatualizadas no desenho.
Atualizar todos os Desenhos — Atualiza todas as vistas desatualizadas no modelo.

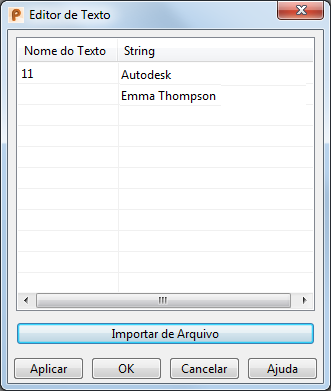

Modificar Texto — Selecione essa opção para exibir o diálogo Editor de Texto. O diálogo contém os nomes e sequências de texto incluídos no desenho.
Utilize esse diálogo para modificar as sequências de texto no desenho de uma das seguintes maneiras:
- Insira o texto na coluna Sequência do diálogo. Clique em Aplicar para fazer a substituição.
- Utilize o botão Importar do arquivo para importar um arquivo .csv que contém sequências de texto de substituição. O formato do arquivo é Nome do Texto,Sequência como segue:
Nome_1,Substituição_1
Nome_2,Substituição_2
Nome_n,Substituição_n
