Um desenho equivale a um pedaço de papel. Um modelo pode conter vários desenhos. Você pode utilizar desenhos para:
- inserir e cotar geometria 2D.
- criar vistas de um modelo 3D e cotar o modelo diretamente.

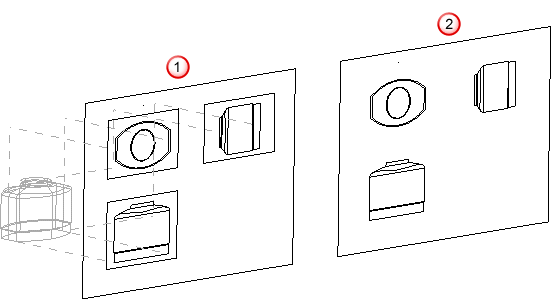

Por exemplo, você pode criar um desenho do seguinte modelo exemplo de duas formas:
- Crie o modelo 3D no PowerShape e crie vistas de diferentes projeções do modelo
. - Crie objetos geométricos 2D diretamente no desenho
.
Dica: Este tipo de desenho existe dentro do modelo e é exibido na janela do modelo e na janela de desenho. Alterne entre janelas usando a guia Vista > painel Janelas > Organizar & Alternar.
Dica: Os objetos criados neste tipo de desenho existem somente no desenho, não em um modelo.
