Importar uma nuvem de pontos (tipo de arquivo .asc, .csvou .mod) e convertê-lo em uma malha utilizando as seguintes etapas:
- Clique em Arquivo > Importar.
O diálogo Importar Arquivo é exibido.
- Selecione um arquivo e clique em Abrir. A nuvem de pontos é importada e a guia Ferramentas de Nuvem é exibida.
- Clique na guia Ferramentas de Nuvem > painel Criar > Malha.
O diálogo Criar malha é exibido.
- Passo lateral especifica o tamanho dos triângulos na malha. O valor exibido inicialmente é um cálculo aproximado, baseado no tamanho da malha. Valores menores de Passo lateralresultam em uma malha mais fina e mais suave.
- Preenchimento de furo Especifica o diâmetro máximo dos furos para preencher automaticamente. O criador de malha irá tentar preencher furos com um diâmetro menor ou igual ao valor de Preenchimento de furo.
- Atualize o valor de Passo lateralutilizando uma das seguintes técnicas:
- Insira um novo valor.
- Utilize a guia Medir na Calculadora para medir entre dois pontos na malha.
- Se necessário, insira um novo valor de Preenchimento de furo.

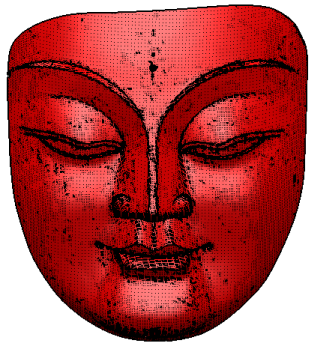

- Clique em OK para criar uma malha triangulada:

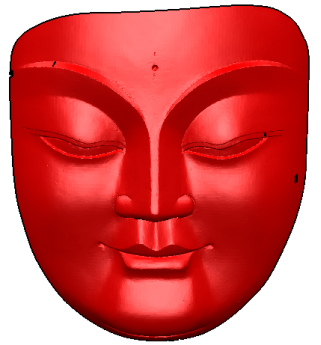

- Clique na guia Início > painel Apagar > Itenspara apagar a nuvem e exibir a malha:
- Selecione a malha.

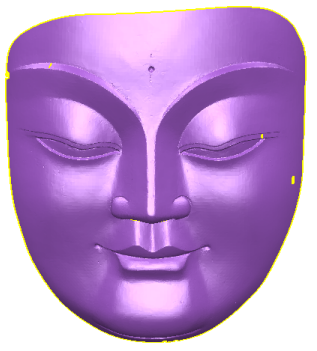

- Neste exemplo, a malha precisa reverter. Clique na guia Ferramentas de Malha > painel Modificar > Inverter para inverter a malha:
Dica: Arquivos importados que contenham pontos agrupados serão importados como nuvens. Caso os pontos não estejam em um grupo, então entidades individuais de ponto serão criadas.
