Diálogo Detalhes Adicionais do Eletrodo

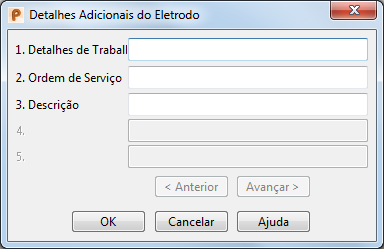

Informações inseridas nesse diálogo são adicionadas a qualquer folha de processo criada para o eletrodo.

Nota: Detalhes inseridos na caixa de texto Detalhes de Trabalho são lembrados quando um novo eletrodo é criado.

Você pode definir um número ilimitado de campos de Detalhes Adicionais do Eletrodo e utilizá-los em planilhas de sumário e setup.

Para adicionar um novo campo ao diálogo Detalhes Adicionais do Eletrodo:

1. Clique em Arquivo > Info.

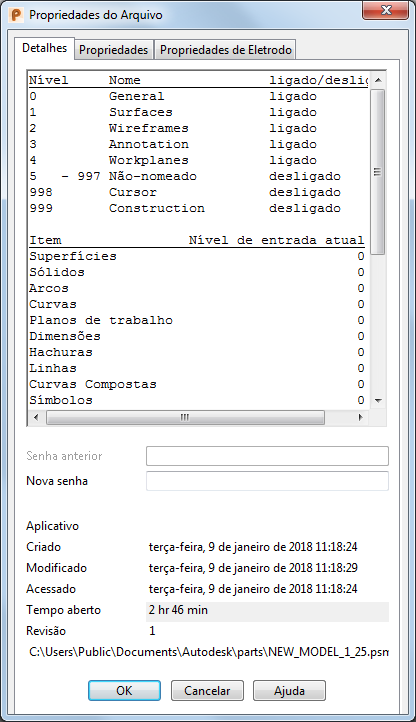

   O diálogo Propriedades do Arquivo é exibido:

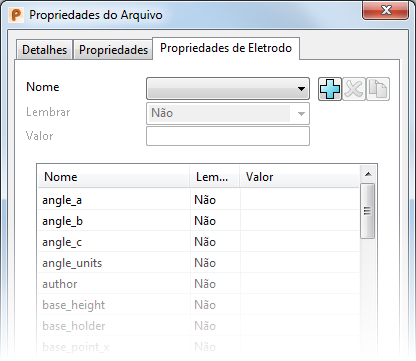

2. Clique na guia Propriedades de Eletrodo:



3. Clique no botão Nova propriedade de eletrodo..

   detail4 é exibido na lista Nome.

4. Selecione Sim na lista suspensa Lembrar para lembrar a propriedade do eletrodo e o Valor (nome) atribuído a cada eletrodo que você criar.
5. Insira um nome para a propriedade de eletrodo no campo Valor. Por exemplo, Máquina EDM.
6. Clique OK. A nova propriedade é exibida no diálogo Detalhes Adicionais do Eletrodo como Máquina EDM.

Você também pode adicionar os campos Detalhes Adicionais do Eletrodo e configurar a forma como Detalhes de Trabalho,Ordem de Serviço, Descrição funcionarão utilizando o arquivo electrode_additional_details.con.

Esse arquivo pode ser encontrado na seguinte pasta:

C:\Program Files\Autodesk\PowerShapexxxxx\file\electrode

onde xxxxx é o número de versão do PowerShape e C é a unidade de disco onde o PowerShape está instalado.

Informações sobre como configurar os detalhes são incluídas no arquivo de configuração.

Você pode adicionar a nova propriedade de eletrodo em um desenho com a sequência de texto de substituição % [detail4]. Quando você cria um eletrodo, os detalhes no campo Valor aparecem na folha de processo gerada.

Para inserir detalhes no campo Valor:

1. Crie um eletrodo utilizando o Assistente de Eletrodo.
2. No diálogo Opções Gerais do Assistente de Eletrodo, selecione a caixa de verificação Gerar Folha de Processo.

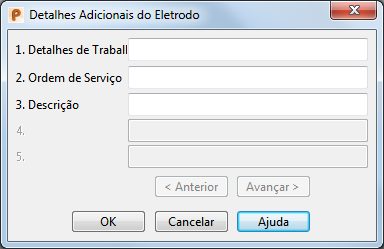

3. Clique no botão Opções adicionais . O diálogo Detalhes Adicionais do Eletrodo é exibido:

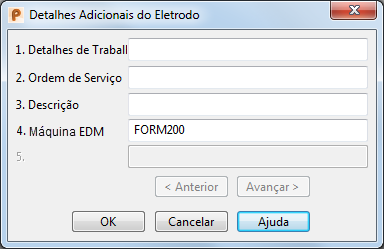

   Nota: Como Sim foi selecionado na lista suspensa Lembrar no diálogo Propriedades do Arquivo, o novo campo Máquina EDM é recordado e se torna o nome padrão para o campo 4.
4. Insira os detalhes necessários no campo Máquina EDM, por exemplo FORM200.



5. Clique OK.

   Quando a folha de processo é criada, os detalhes no campo Máquina EDM são adicionados onde a sequência de substituição % [detail4] é utilizada.
