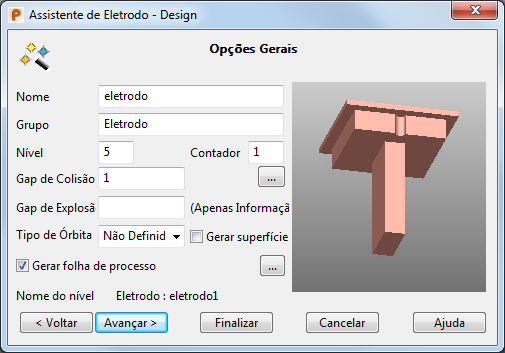

Utilize essa página para inserir as opções gerais para o eletrodo. Uma imagem do eletrodo é exibida na janela gráfica ao lado das opções:
- Utilize a opção na caixa de diálogo como segue:
- Nome — Insira o nome do eletrodo. Também é o nome do nível em que o eletrodo é criado.
- Grupo — O nome do grupo que contém o nível do eletrodo.
Você somente pode inserir um nome se o nível fornecido em Nível ainda não possuir um nome.
- Nível — O número do nível em que o eletrodo é criado. Se o nível não possuir nome, um nome é atribuído utilizando a sequência em Nome.
- Contador — Configura o número contador utilizado em nomes de eletrodos. Cada eletrodo é nomeado utilizando o texto nas caixas Nome e Contador.
- Gap de Colisão — (Não disponível para eletrodos criados fora do assistente) O Assistente de Eletrodo - Design evita colisão entre a base do eletrodo e o sólido ativo. A base do eletrodo é automaticamente trimada para evitar colisões. O gap entre a base do eletrodo e o sólido ativo é configurado utilizando o valor Gap de Colisão:
No exemplo abaixo, a base do eletrodo é trimada para evitar colisões.
Eletrodo trimado
Gap de colisão
— Clique nesse botão para exibir o diálogo Detalhes Adicionais do Eletrodo.
- Gap de Explosão — Esse valor aparece na folha de processo. É a distância necessária entre o eletrodo e o produto para produzir uma centelha, e depende do tamanho e material do eletrodo, e da qualidade de acabamento desejada. As empresas EDM fornecem valores de gap de explosão recomendados, também conhecidos como o valor de Submedida — consulteFamília de Eletrodo. Esse valor não é utilizado pelo PowerShape, mas é exportado para o PowerMill. Se for indefinido, deixe a caixa de texto vazia.
- Tipo de Órbita — Você pode configurar um padrão de órbita para controlar o movimento do cabeçote da máquina durante eletroerosão a fio. O movimento toma a diferença em dimensões entre o eletrodo, que é usinado em Submedida, e a cavidade real necessária na área de trabalho. Selecione entre:
Hemisfério (3D)
Círculo (2D)
Quadrado (2D)
Estrela (2D)
Personalizar
Nenhum (nenhuma órbita necessária)
Não definido (desconhecido)
- Gerar Superfície de Preenchimento — Selecione esta opção para criarsuperfícies de preenchimento que cobrem as regiões de queima do eletrodo. As superfícies de preenchimento são criadas no nível Superfícies de Preenchimento do Eletrodo. Esse nível está no mesmo grupo que o eletrodo. Se o nível não existir, um novo é criado.
- Gerar Folha de Processo — Quando selecionado, folhas de processo para o eletrodo são criadas. Por padrão, duas folhas de processo são criadas:
Usinagem (folha de Detalhe do Eletrodo) — Esta folha é criado para cada eletrodo. Por padrão, essa folha contém uma vista isométrica do eletrodo, que mostra suas dimensões. Também contém a rotação e a origem do eletrodo no canto inferior esquerdo.
EDM (folha GA) — Esta folha contém uma vista de topo do modelo e dos eletrodos no modelo. Balões marcam a origem e rotação de cada eletrodo. Esta folha é atualizada cada vez que você cria um eletrodo e gera a folha de processo para mostrar todos os eletrodos para este modelo.
Você pode alterar as folhas de processo de acordo com suas necessidades.
- — Clique nesse botão para exibir o diálogo Controle de Folha de Processo de Eletrodo.
- Avançar — Clique nesse botão para seguir para a página Família de Eletrodo do Assistente de Eletrodo - Design.
