Um sólido de revolução é criado a partir de um objeto em arames ou texto que é rotacionado em torno de um dos eixos da área de trabalho atual. Recomenda-se criar um plano de trabalho a fim de certificar-se de que o sólido de revolução seja criado em torno do eixo correto.
Nota: Para criar um único sólido primitivo de revolução a partir de um objeto de texto, o texto deve formar uma única fronteira.

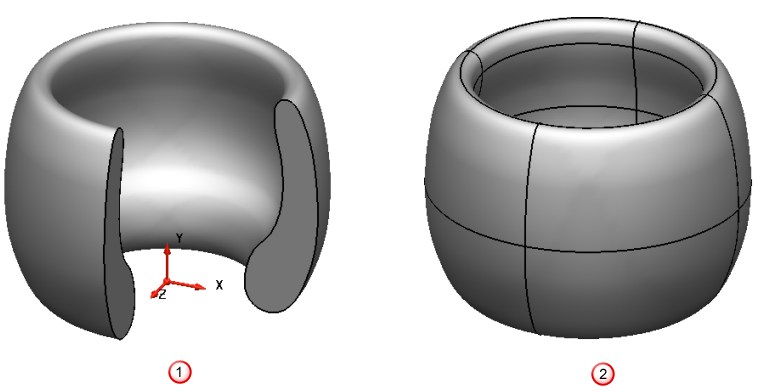

O sólido de revolução pode ser tanto aberto quanto fechado:
- Em um sólido de revolução aberto, o objeto em arames ou texto é rotacionado em torno do eixo por um ângulo de 270
.
- Em um sólido de revolução fechado, o objeto em arames ou texto é rotacionado em torno do eixo por um ângulo de 360
.
Uma vez criado o sólido, você pode editar o ângulo do sólido aberto de revolução:

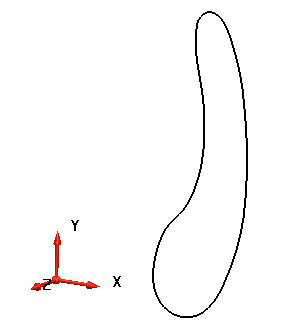

- Selecione um objeto em arames ou texto, por exemplo:
- Selecione o botão de Plano principal (barra de status) do eixo em torno do qual você deseja rotacionar. Nesse caso, selecione o botão Plano principal que exibe um Y nele
para rotacionar a curva em torno do eixo Y.
- Clique na guia Sólido > painel Criar > Revolução para exibir o sólido. O sólido é exibido na árvore de figura sólida.
- Crie um sólido aberto:
- arrastando as alças.
- Clique duas vezes no sólido para exibir o diálogo Revolução e insira um novo Ângulo.
Para sólido aberto de revolução, tampas são adicionadas às extremidades somente se o objeto em modelo de arames for plano e fechado.
