O assistente pesquisa o catálogo de componente quanto a colunas, buchas, luvas e parafusos cujo comprimento e diâmetro sejam compatíveis com o tamanho de porta molde e espessura das placas selecionados.
Caso o assistente não possa encontrar colunas, buchas, luvas ou parafusos compatíveis, dimensões personalizadas são então utilizadas. Se isso ocorrer e você desejar utilizar dimensões de componente padrão, tente o seguinte:
- Clique em Voltar e altere a espessura das placas, a dimensão ou, em alguns casos, o tamanho do porta molde.
- Clique Dimensões e modifique as dimensões dos componentes de acordo.

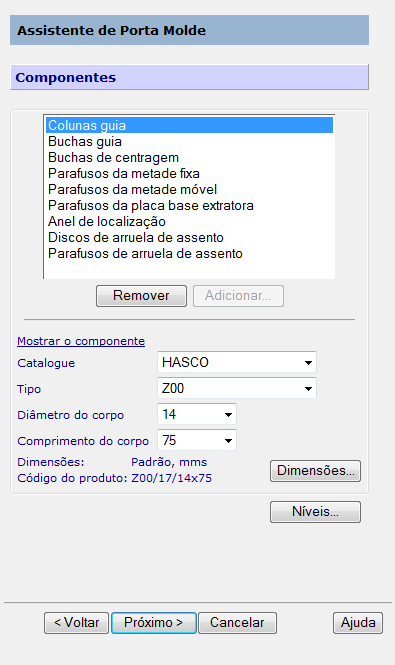

Esta página configura as dimensões dos componentes listados utilizados no porta molde.
- Selecione os componentes desejados na lista e configure seus tamanhos.
Remover — Remove o componente selecionado da lista.
Adicionar — Quaisquer componentes removidos podem ser adicionados novamente clicando no botão Adicionar e selecionando o componente na caixa de diálogo exibida.
- Clique Mostrar o componente para expandir a janela para exibir um diagrama que mostra uma imagem do componente e como suas dimensões são medidas. Você pode ocultar a imagem novamente clicando na opção Ocultar o componente.
- Clique Níveis para especificar o nível para cada componente do porta molde.
- Clique Próximo para acessar a terceira página do Assistente de Porta Molde.
