- Selecione o arco para exibir suas alças gráficas.

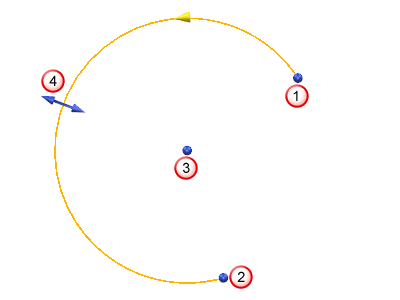

As alças gráficas que aparecem são mostradas abaixo:
Alça
move o ponto inicial do arco e alça
o ponto final. Num arco completo, as alças e coincidem.Alça
move a posição central do arco.Alça
edita o raio do arco. - Selecione a alça da figura que você deseja editar.
- Arraste a alça para a posição ou valor desejado.
Onde uma dimensão de um arco é editada, por exemplo o raio, é exibido na tela conforme você arrasta a alça. Como o valor da dimensão aumenta ou diminui depende do fator de zoom.
No caso de um arco completo, quando a alça composta pelas alças
e é arrastada, divide-se em duas alças. Uma alça se move com o cursor do mouse e a outra permanece fixa. O arco completo torna-se um arco parcial.Se as alças
e num arco parcial forem arrastadas de forma a coincidirem, o arco torna-se um arco completo.Se você estiver editando um arco de fillet, os resultados das edições afetam as duas linhas.
