Opções de Superfícies

Utilize a página Superfícies do diálogo Opções para controlar a configurações padrão para superfícies dentro de modelos:

1. Clique em Arquivo > Opções > Opções de Aplicativo > Objeto > Superfícies.
2. Especifique as configurações padrão para criar superfícies utilizando as seguintes opções:

• Trimagem — Selecione essa opção para trimar superfícies. Superfícies trimadas apresentam uma forma realista. Superfícies não trimadas exigem menor processamento gráfico, reduzindo o tempo de atualização da tela. Entretanto, podem tornar o modelo confuso.
• Desenhar marca de orientação da superfície — Selecione essa opção para marcar a face externa de uma superfície. Desfaça a seleção para redesenhar modelos complexos de maneira mais rápida.
• Exibir normais para superfícies múltiplas — Selecione essa opção para exibir normais de superfície ao selecionar superfícies múltiplas.
• Ângulo de saída padrão — Insira o ângulo padrão a ser utilizado ao criar superfícies de saída.
• Linhas de detalhe longitudinal por remendo — Quando você seleciona uma superfície para edição, linhas cinza de detalhe adicionais são exibidas para indicar a forma da superfície. Insira o número de linhas de detalhe entre cada par de curvas longitudinais. Insira 0 para desabilitar linhas de detalhe.
• Linhas de detalhe lateral por remendo — Quando você seleciona uma superfície para edição, linhas cinza de detalhe adicionais são exibidas para indicar a forma da superfície. Insira o número de linhas de detalhe entre cada par de curvas laterais. Insira 0 para desabilitar linhas de detalhe.
• Raio de Fillet Padrão — Configura o raio de fillet que será utilizado por padrão ao criar superfícies fillet.
• Manter pcurves geradas na criação de fillet — selecione essa opção para manter a pcurves quando a opção Trimagem estiver desativada no diálogo Superfície de Fillet.
• Manter pcurves geradas ao limitar —Selecione essa opção para manter a pcurves quando gerada ao limitar. Nenhuma pcurves será gerada se a opção Trimar ambos estiver desativada no diálogo Seleção de limite.
• Omitir linhas internas de superfícies — Selecione essa opção para desenhar somente as laterais e longitudinais:
  • nas arestas da superfície;
  • na direção em que a superfície é fechada;
  • ao longo de uma descontinuidade numa superfície;
  • numa única superfície selecionada.

    Desmarque essa opção para desenhar todas as laterais e longitudinais nas superfícies.

    Essa opção somente se aplica em vista de modelo de arames.

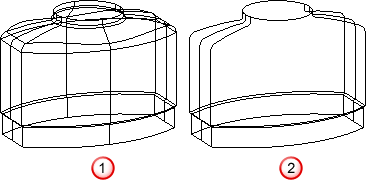

    A opção Omitir linhas internas de superfícies está desmarcada.

    A opção Omitir linhas internas de superfícies está marcada.

• Omitir linhas internas de superfícies no sombreamento — Oculta o desenho de linhas internas laterais e longitudinais no sombreamento para clareza e eficiência.

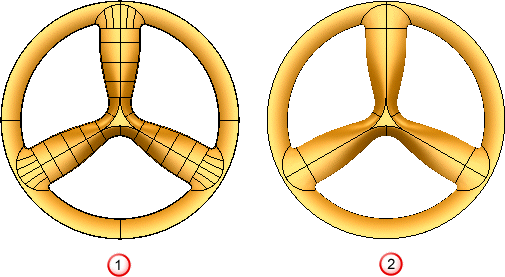

  A opção Omitir linhas internas de superfícies no sombreamento está desmarcada.

  A opção Omitir linhas internas de superfícies no sombreamento está marcada.

• Omitir linhas internas de superfícies em sólidos — Permite definir se as linhas internas devem ser desenhadas em superfícies de sólidos. Se selecionada, linhas internas não são desenhadas.
• Omitir linhas internas de superfícies em componentes — Permite definir se as linhas internas devem ser desenhadas em superfícies de componentes. Se selecionada, linhas internas não são desenhadas.
• Omitir detalhes em superfícies grandes — Permite definir se as linhas de detalhe devem ser desenhadas em superfícies únicas selecionadas. Se selecionada, linhas de detalhe não são desenhadas em uma direção em particular quando existirem mais do que 15 curvas de superfície nessa direção.
• Desenhar laterais internas contínuas em NURBS — Selecione essa opção para exibir as laterais internas em uma superfície NURBS.

  Por padrão, essa opção está desmarcada, portanto, somente curvas de superfície em descontinuidades e arestas de superfície são exibidas.

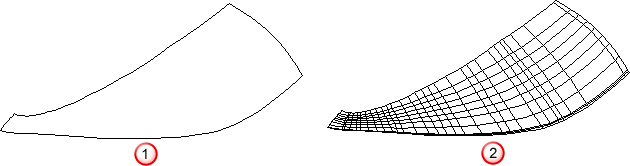

  A opção Desenhar laterais internas contínuas em NURBS está desmarcada.

  A opção Desenhar laterais internas contínuas em NURBS selecionada.

  Você pode clicar em curvas somente quando elas são exibidas. Se as curvas não forem exibidas, use as ferramentas de superfície) (guia Gerenciar > opções do painel Seleção para selecioná-las.

• Mínima região visível (pixels) — Essa tolerância é configurada como Automático por padrão, mas também proporciona um intervalo de valores fixos de 1 a 10.

  Ao localizar a separação de macho e matriz para um molde, o programa analisa o modelo a partir do topo e da base (ao longo do eixo Z). Quaisquer superfícies que estiverem visíveis em qualquer direção são tratadas como parte do macho ou cavidade do molde.

  Ao calcular a separação, a superfície é coberta por triângulos; entretanto, pequenos espaços não podem ser totalmente eliminados. Consequentemente, áreas minúsculas (de uma superfície de outra forma invisível) podem ser visualizadas através destes espaços. Essa opção permite configurar o algoritmo de separação de macho/matriz para ignorar espaços (e outros furos) que sejam menores que o tamanho estabelecido.

• Utilize essas opções Primitivos para criação de primitivos (como blocos e cilindros), extrusões e revoluções:
  • Criar como NURBS — Selecione essa opção para criar primitivos (como blocos e cilindros) como superfícies NURBS.
  • Converter todas as superfícies para PowerSurfaces — Essa opção afeta o comportamento da guia Início > painel Utilitários > Converter > comando Superfície. Ela controla como superfícies primitivas, morph ou outras superfícies especiais (que não sejam NURBS ou PowerSurfaces) são convertidas.

    Selecione essa opção para converter todos os tipos de superfícies em uma Power Surface.

    Desmarque essa opção para converter a superfície em um NURBS ou Power Surface, de acordo com o tipo de superfície na qual ele tem base.

  • Manter arames (extrusão e revolução) — Selecione essa opção para manter automaticamente o modelo de arame no modelo. Desmarque essa opção para remover o modelo de arame do modelo. Você pode adicionar o modelo de arames ao modelo novamente utilizando a opção Criar uma cópia do esboço na guia Esboço do diálogo para a extrusão ou revolução. O diálogo é exibido clicando duas vezes no objeto.
  • Criar extrusões normais à base plana — Selecione essa opção para manter a extrusão normal para a base plana, quando da criação de uma superfície/sólido por extrusão utilizando uma base plana. De outra forma, a extrusão é na direção positiva do eixo normal ao plano principal.
