A funcionalidade Separação Macho/Matriz de Superfície permite encontrar as superfícies superiores (Visíveis) ou inferiores (Ocultas) de um modelo, onde acima é definido como o eixo principal do plano de trabalho ativo ou do plano de trabalho Absoluto caso não haja plano de trabalho ativo.
Ao importar um modelo (por exemplo utilizando IGES), a partir do qual uma ferramenta de molde será projetada, é necessário dividir as superfícies nas que formam a face externa do componente (o lado da cavidade do molde) e nas que formam a face interna do componente (o lado do macho do molde). Alguns modelos (especialmente IGES) podem conter milhares de superfícies, algumas das quais bastante próximas, mas cada uma descrevendo partes diferentes do molde. Separá-las manualmente seria uma tarefa difícil, mas esta opção calcula a divisão de forma rápida e fácil.
Para separar as superfícies macho e cavidade:

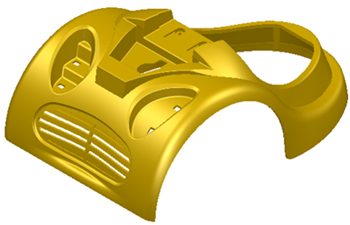

- Abra o modelo de superfície. Por exemplo:
- Se a separação não for na direção do eixo Z do espaço de trabalho global, adicione um plano de trabalho e posicione-o de acordo.
- Clique na guia Assistente > painel Separação da Peça > Separar Superfícies e escolha em:
- Superfícies Visíveis — para localizar e selecione todas as superfícies visíveis de um modelo.
- Superfícies Ocultas — para localizar e selecione todas as superfícies ocultas de um modelo.

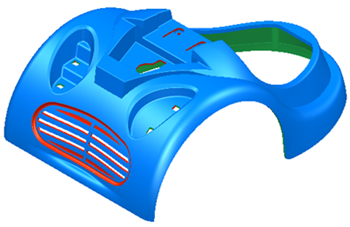

Neste exemplo, Superfícies Visíveis foi selecionado:
Você pode agora mover as superfícies selecionadas para um novo nível.
Quando você tiver executado o assistente e atribuído as partes superiores e inferiores a níveis, restarão partes que se encaixam em uma das seguintes categorias:
- superfícies paralelas ao ponto de vista
- superfícies ambíguas (superior ou inferior)
- superfícies totalmente escondidas dentro do modelo
Também é possível executar a separação macho/cavidade em sólidos:
- sólidos são divididos com base nos horizontes naturais ao observar pelo eixo Z do plano de trabalho ativo.
- peças são automaticamente divididas em grupos de macho/cavidade.
- você pode mover faces entre diferentes grupos.
- qualquer número de direções de fechamento pode ser utilizado para definir gavetas.
- você pode editar a linha de fechamento esboçando novo modelo de arames e dividindo as faces relevantes. As novas faces podem então ser atribuídas ao grupo relevante.
